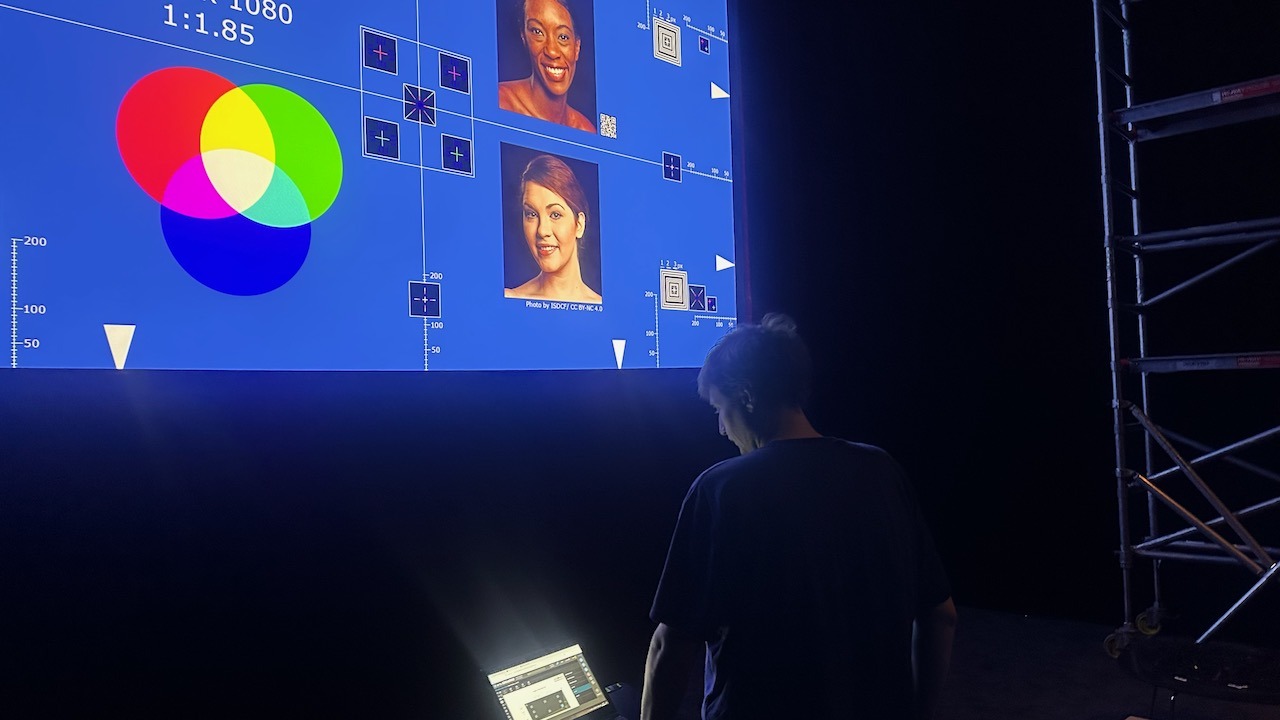

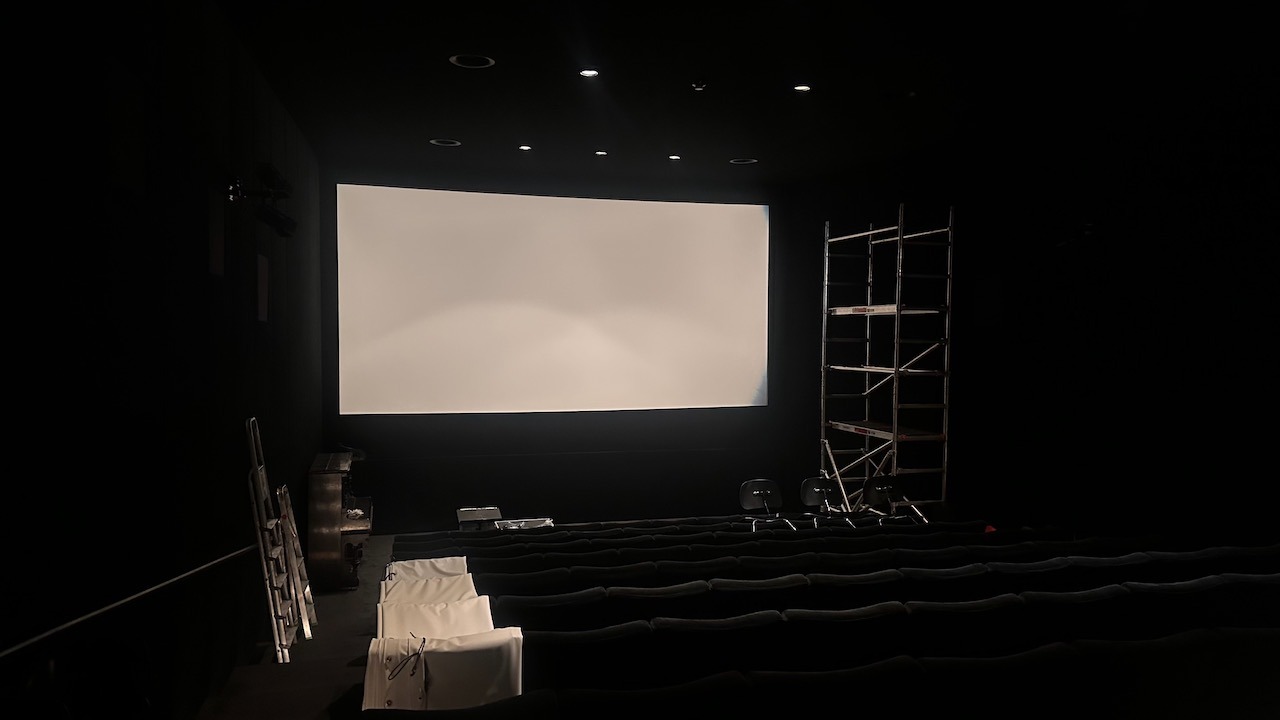

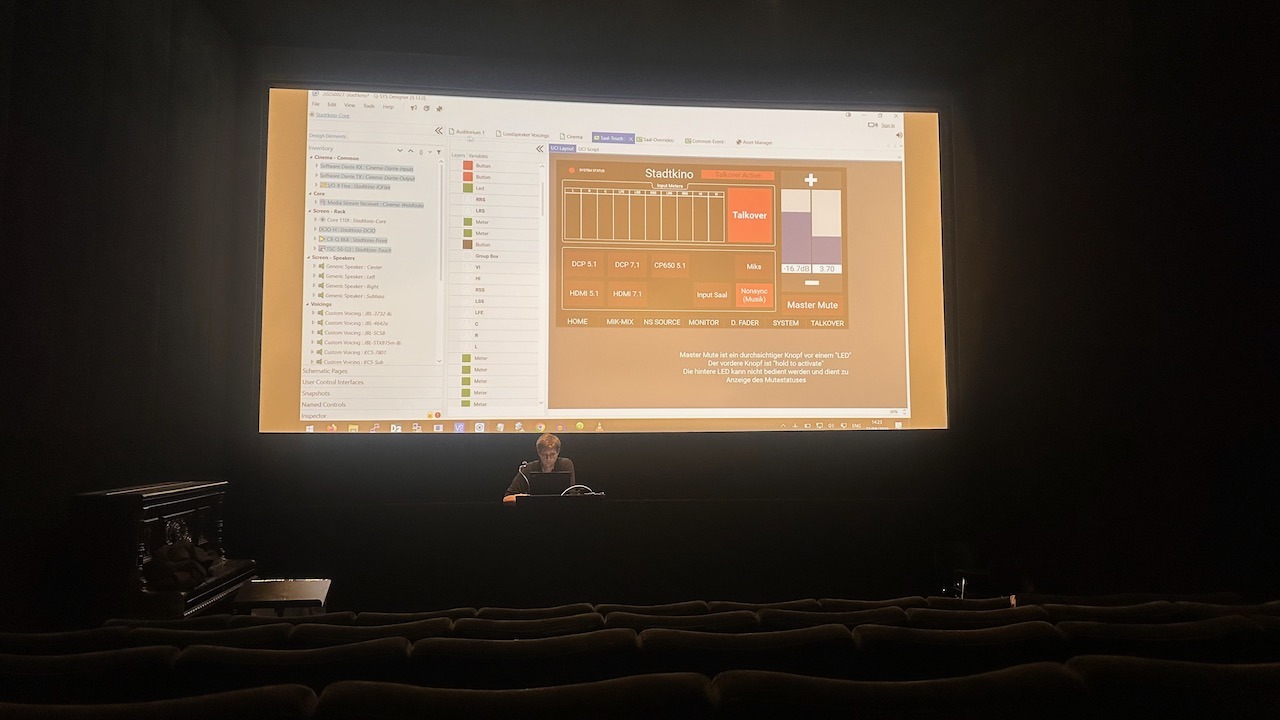

Das StadtkinoBasel ist technisch wieder auf dem neuesten Stand: Wir haben den digitalen Filmprojektor und die Leinwand ersetzt und die Tonanlage erneuert. Wir feierten dies am Donnerstag 28.08.2025 mit dem Start einer dem Bild und Ton gewidmeten Filmreihe!
Ich durfte das komplexe Projekt leiten: Planung, Rückbau, Wiedereinbau und die neue Technik integrieren. Die neue Projektionsanlage, der DCP-2k Christie-Projektor mit bis zu 15’000 Lumen Helligkeit und eine QSC QSys-Mediensteuerung für Ton und Video ist in enger und sehr angenehmer Zusammenarbeit von den Profis der Firma ProtronicAG (Patrik und Remi Engler) eingebaut worden. Die Filme sind wieder in neuer Pracht und Helligkeit zu erleben, es ist eine Freude. Selbstverständlich zeigt das Stadtkino weiterhin auch alte 35mm Filme im Original mit den gut erhaltenen Ernemann-Projektoren.
Die Tonanlage wurde vom Soundtüftler und Lautsprecherbauer Urs Schenk renoviert und komplett digitalisiert und von Surround 5.1. auf 7.1. erweitert. So gut haben Filme im StadtkinoBasel noch nie geklungen.
Es war mir eine Ehre, das ehrwürdige StadtkinoBasel auf dem weiteren Weg in die Zukunft ein Stück zu begleiten. Ein Besuch hinter dem Tinguelybrunnen beim Theaterplatz lohnt sich jetzt erst recht!

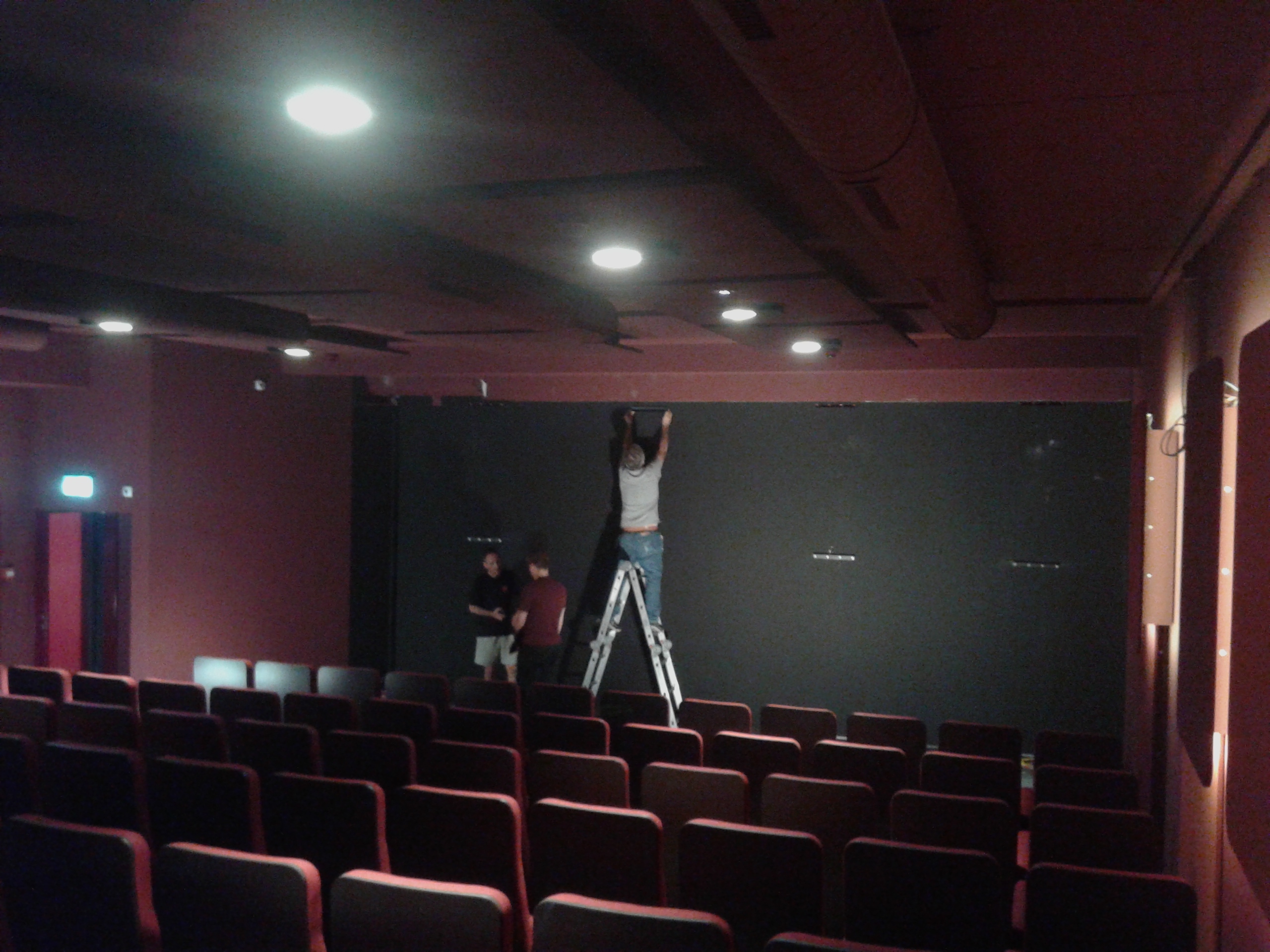

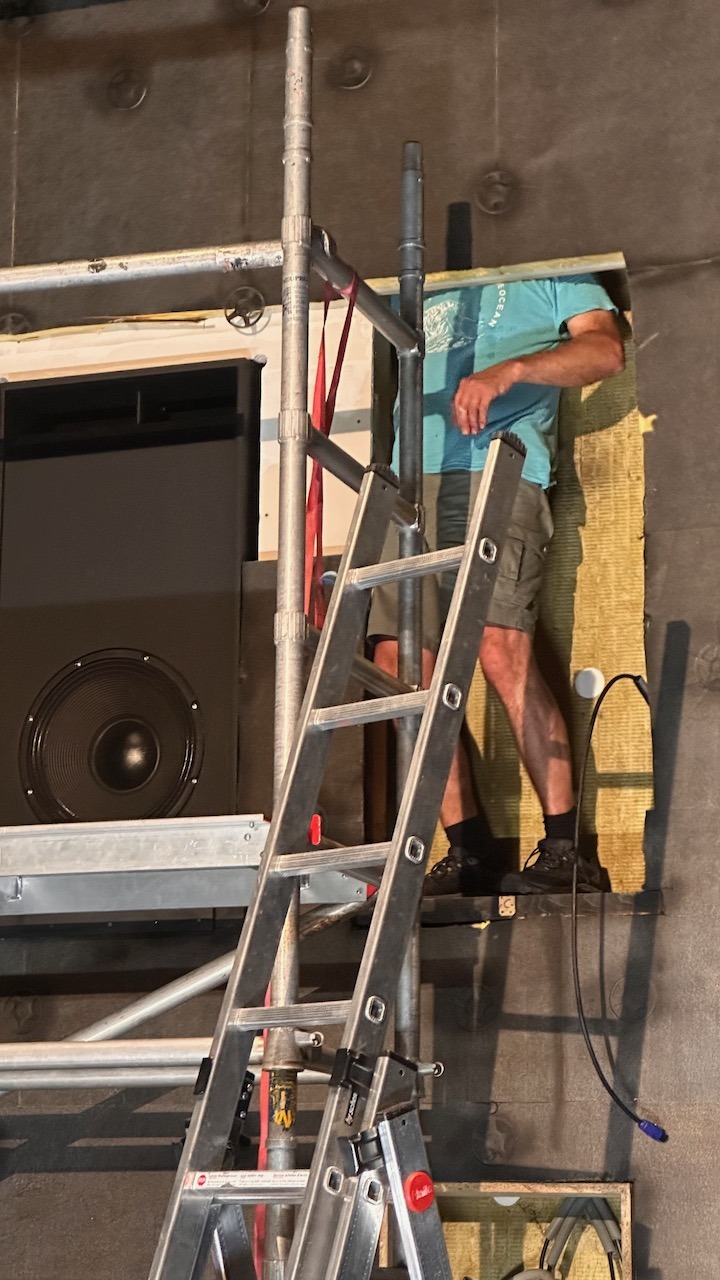

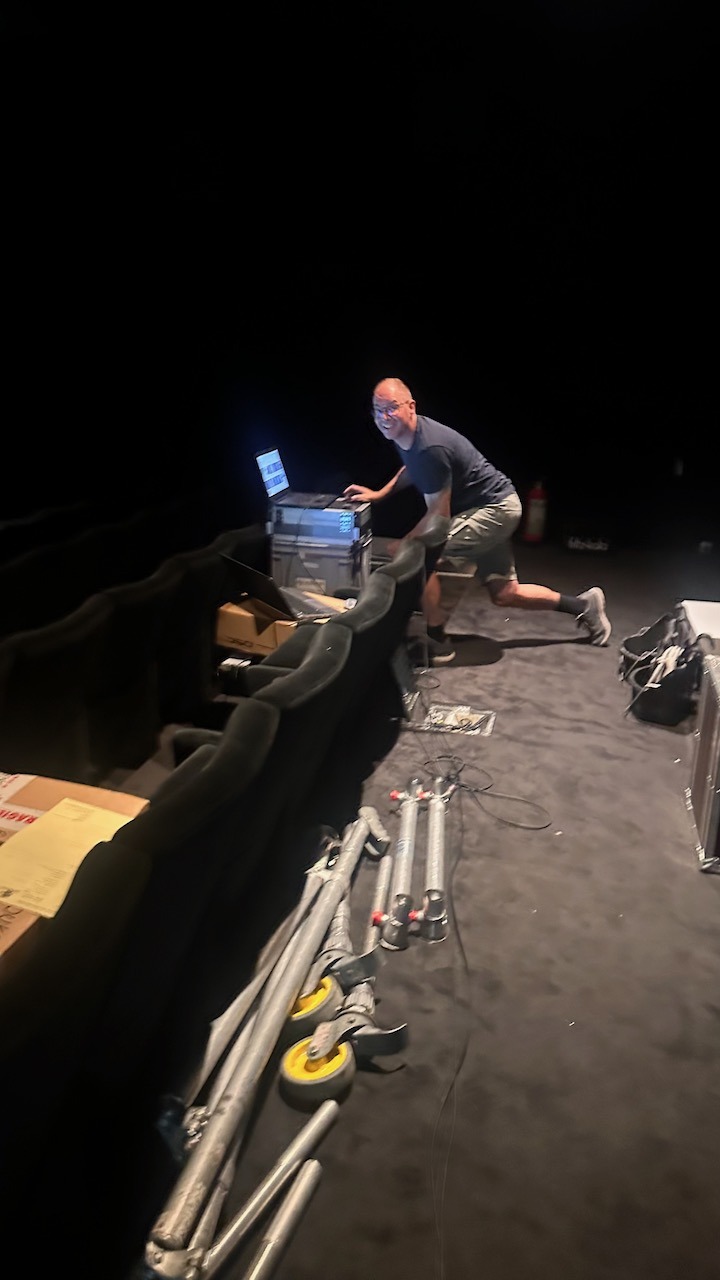

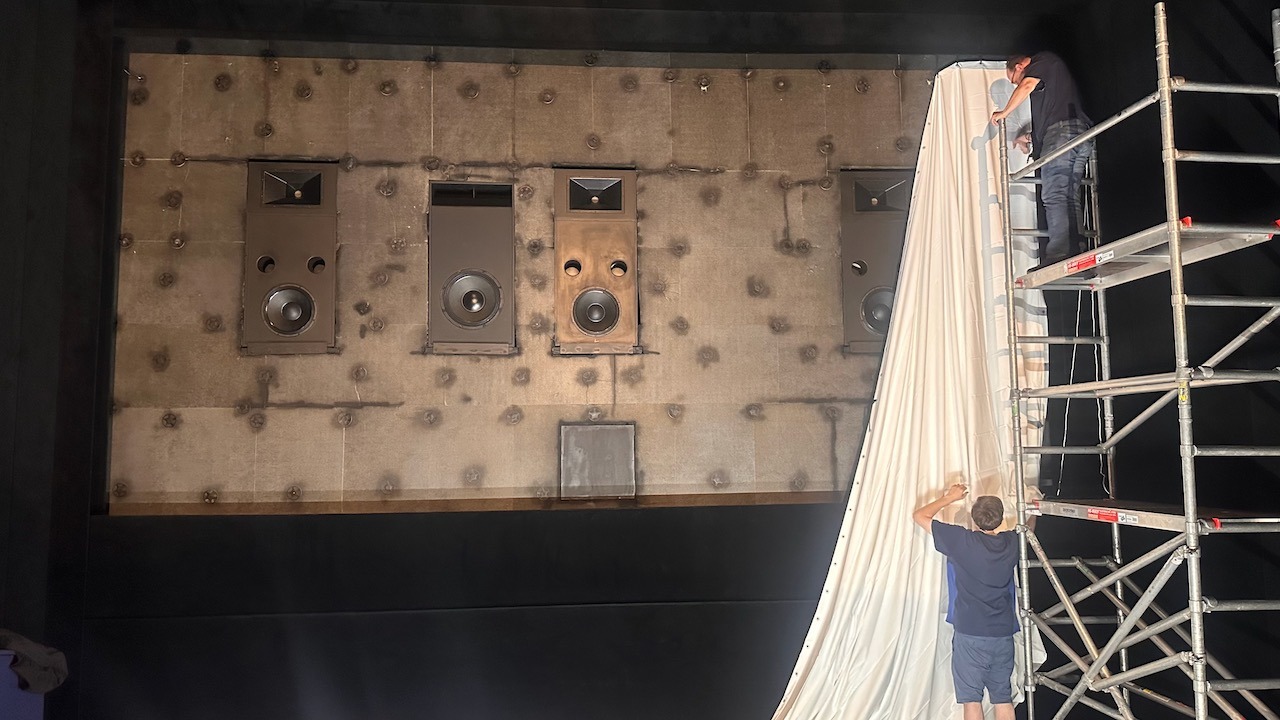

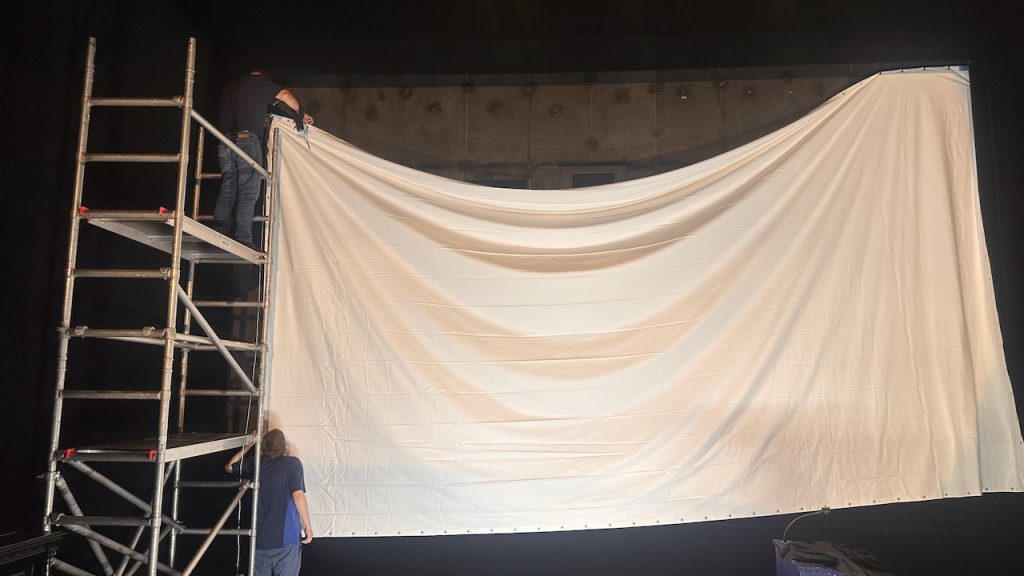

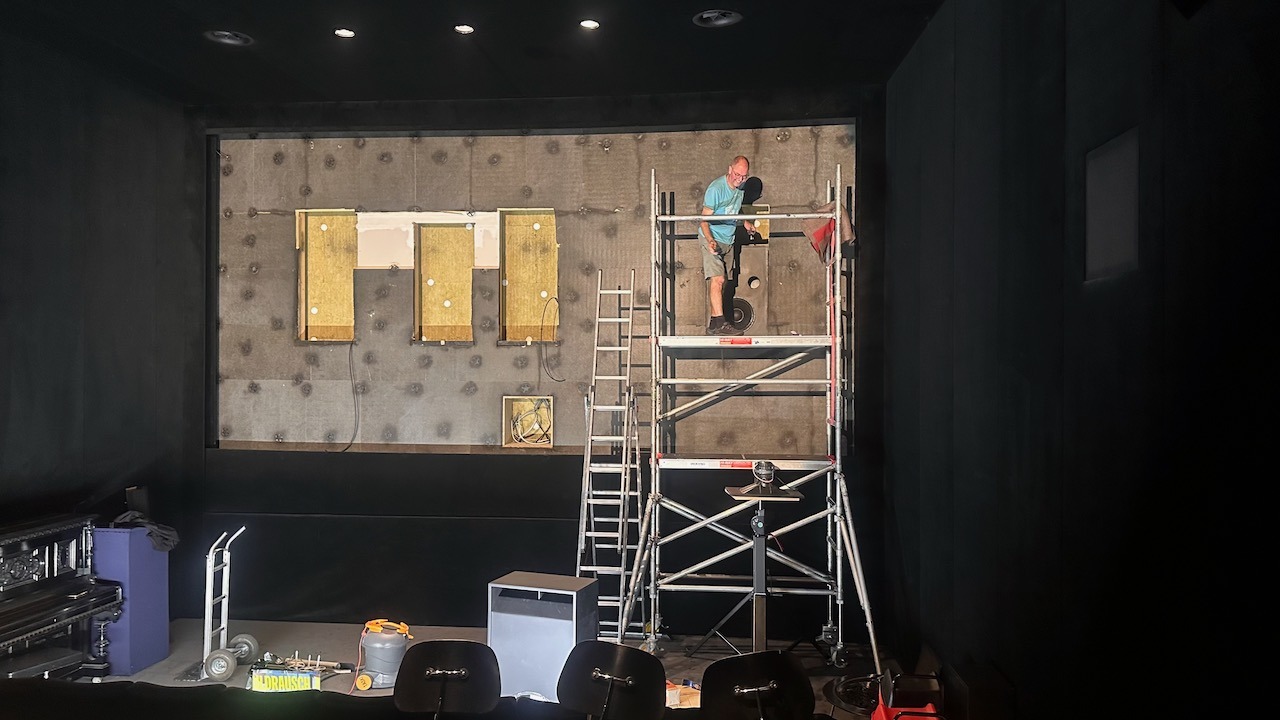

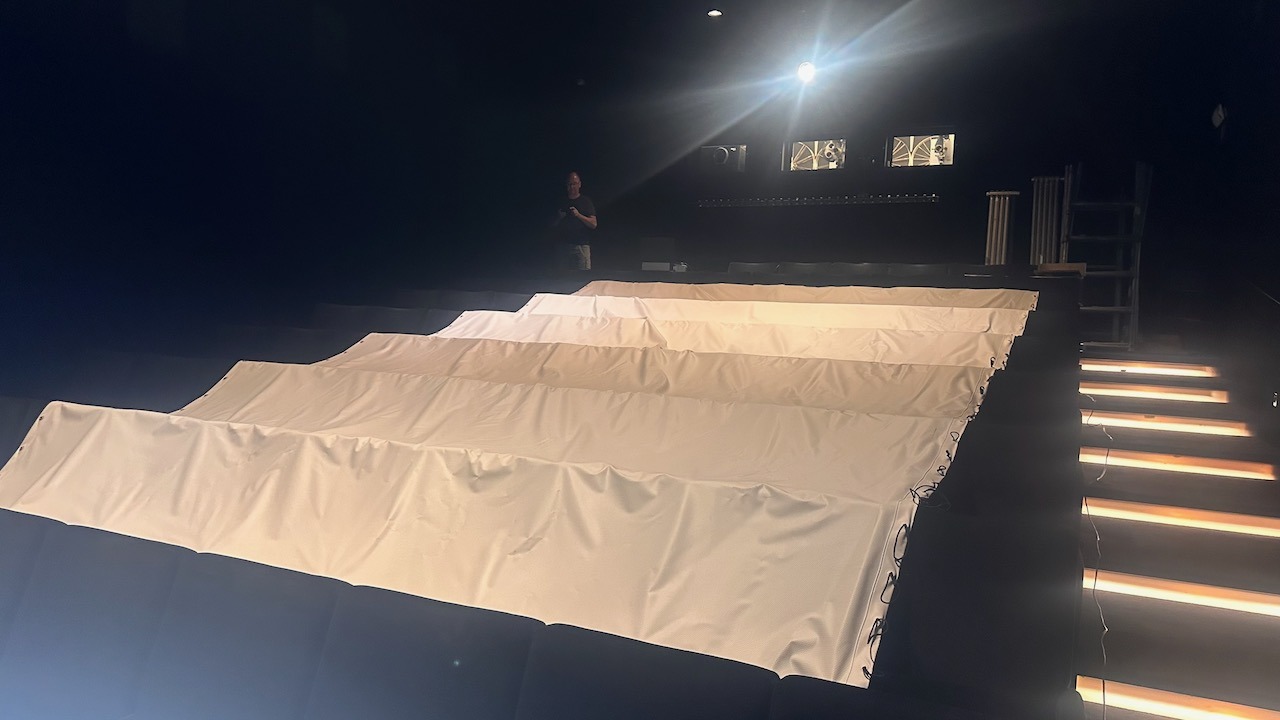

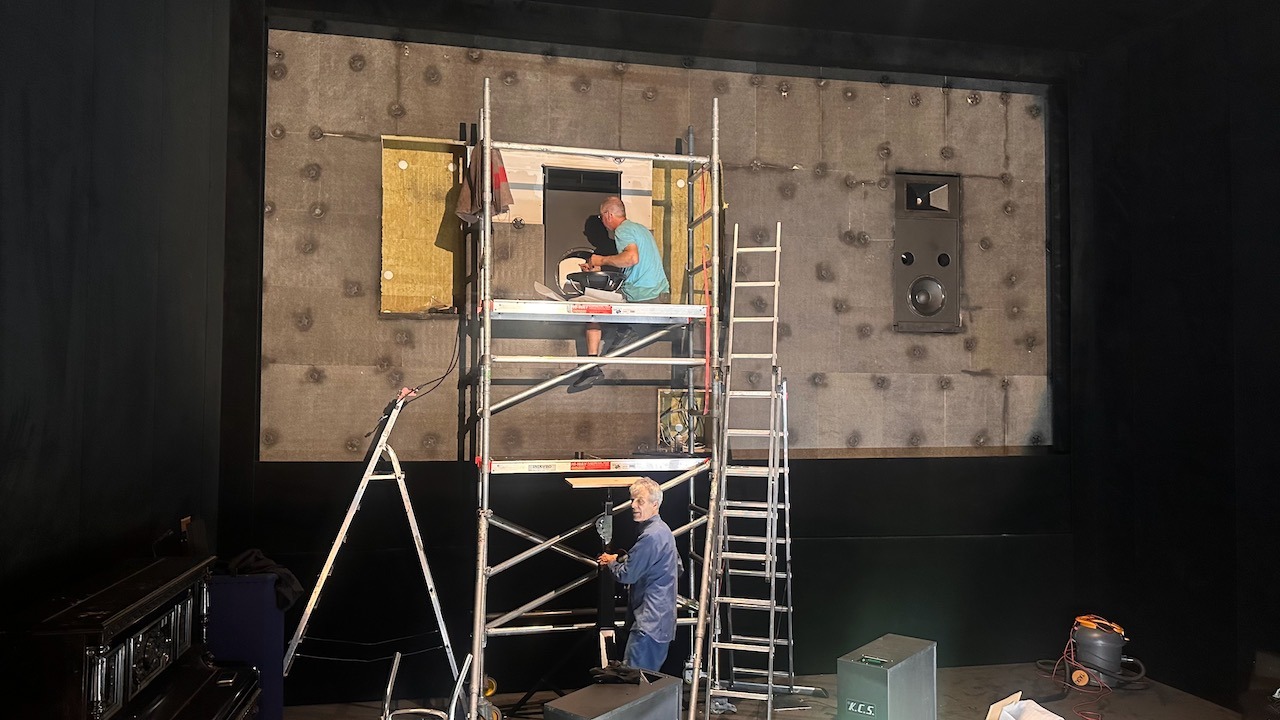

die alte Leinwand ausgebreitet über die KinosesselUrs Schenk und Domink Keller installieren die Lautsprecher Urs Schenk und Domink Keller installieren die Lautsprecher Urs Schenk installiert die revidierten LautsprecherDie neue Leinwand wird durch die Protronic AG installiertDie neue Leinwand wird durch die Protronic AG installiertdie neue Leinwand ist gespannt.Der neue DCP Christie-Projektor wird durch Remi Engler kalibriertDas QSys-System wird durch Remi Engler programmiertUrs Schenk beim Einmessen der Tonanlage

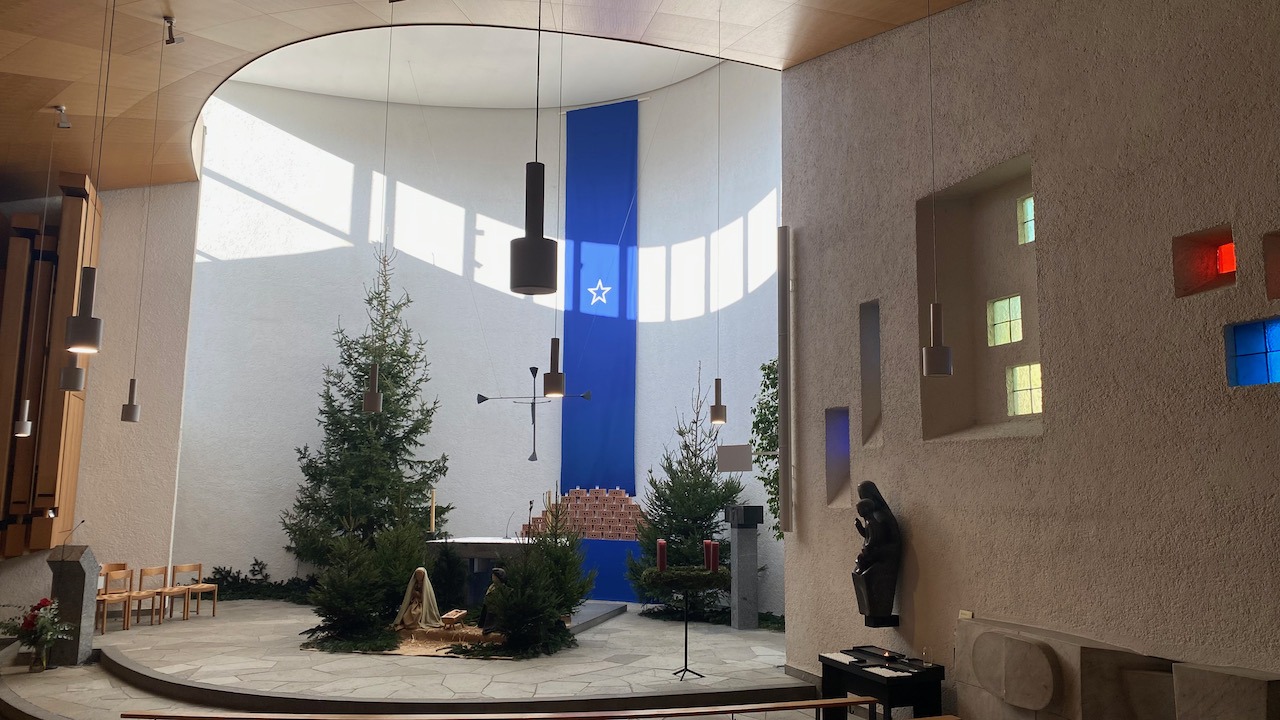

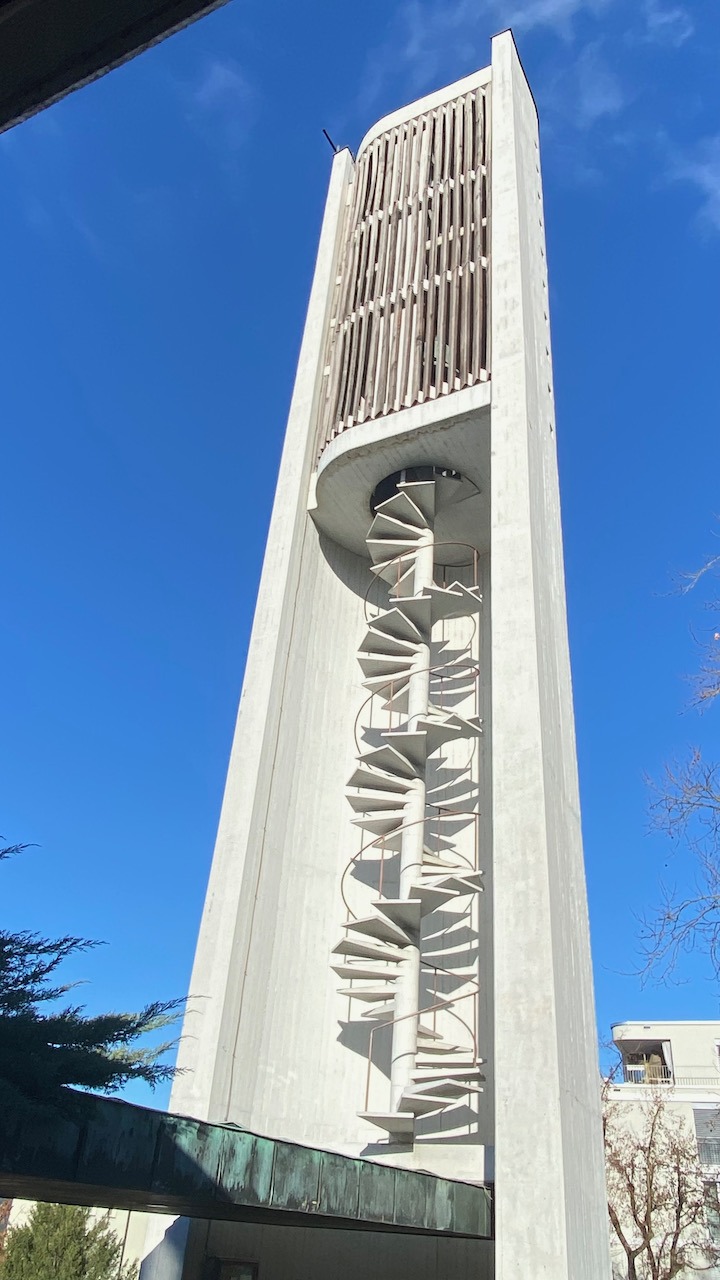

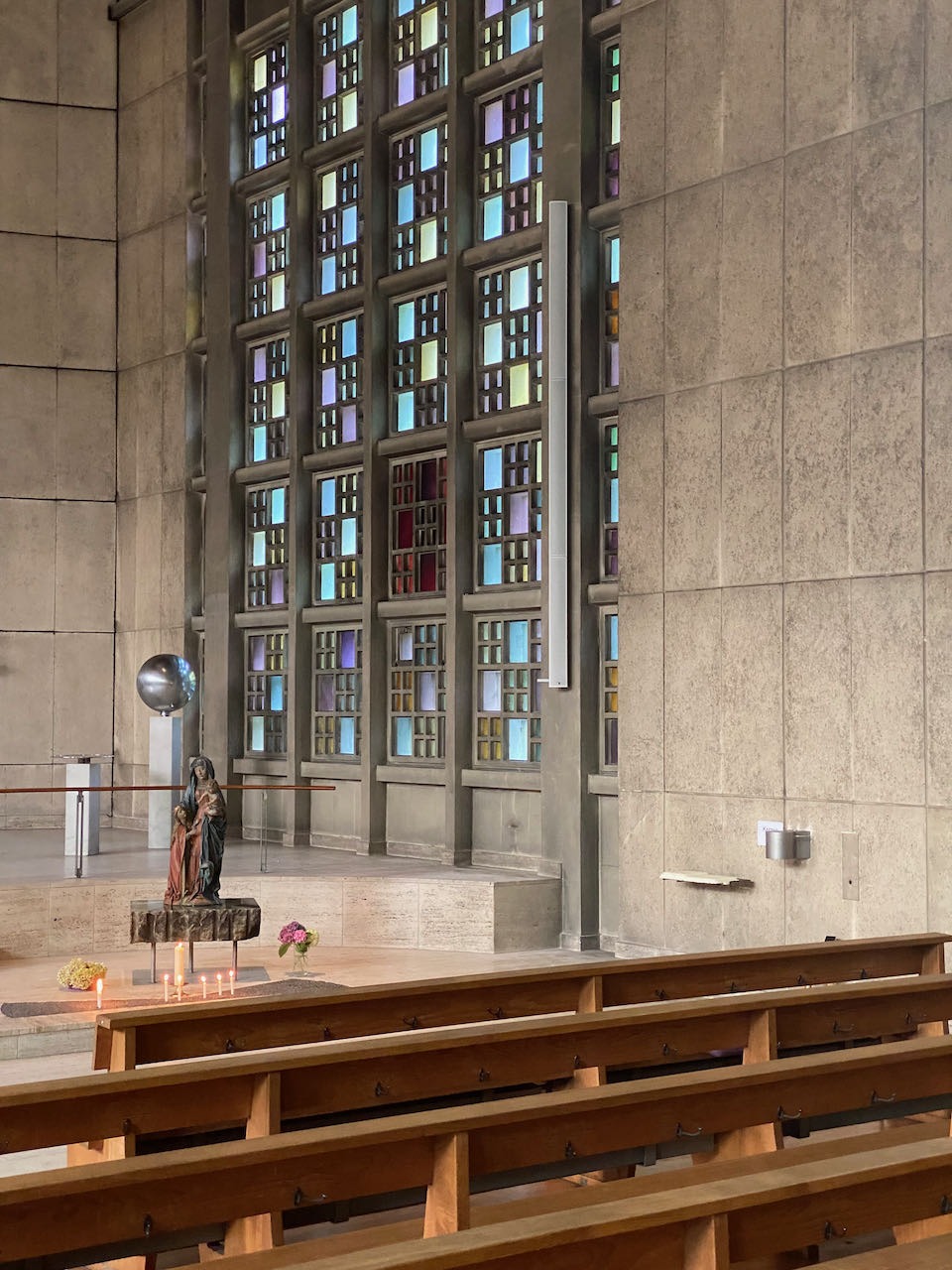

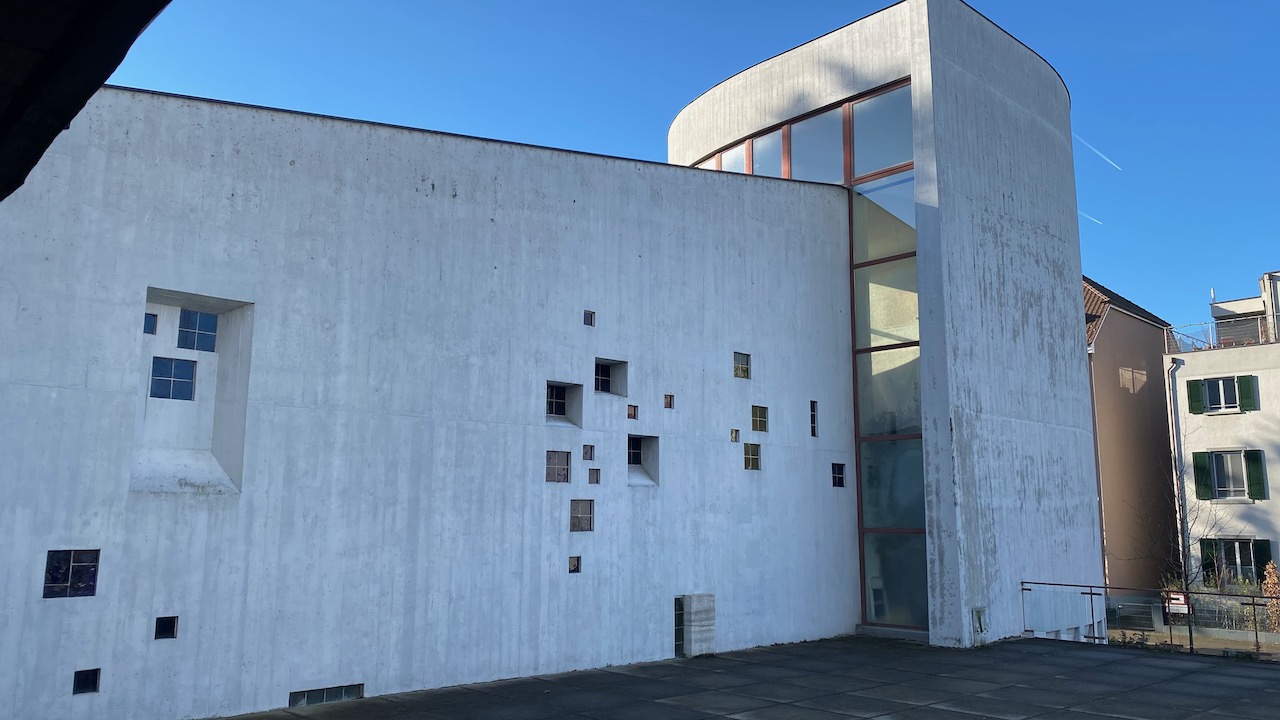

Die schöne Kath. Kirche Bruder Klaus in Birsfelden musste die bestehende Tonanlage ersetzen. Eine vor ca 15 Jahren installierte Beam-Steering Anlage funktionierte nicht mehr zuverlässig.

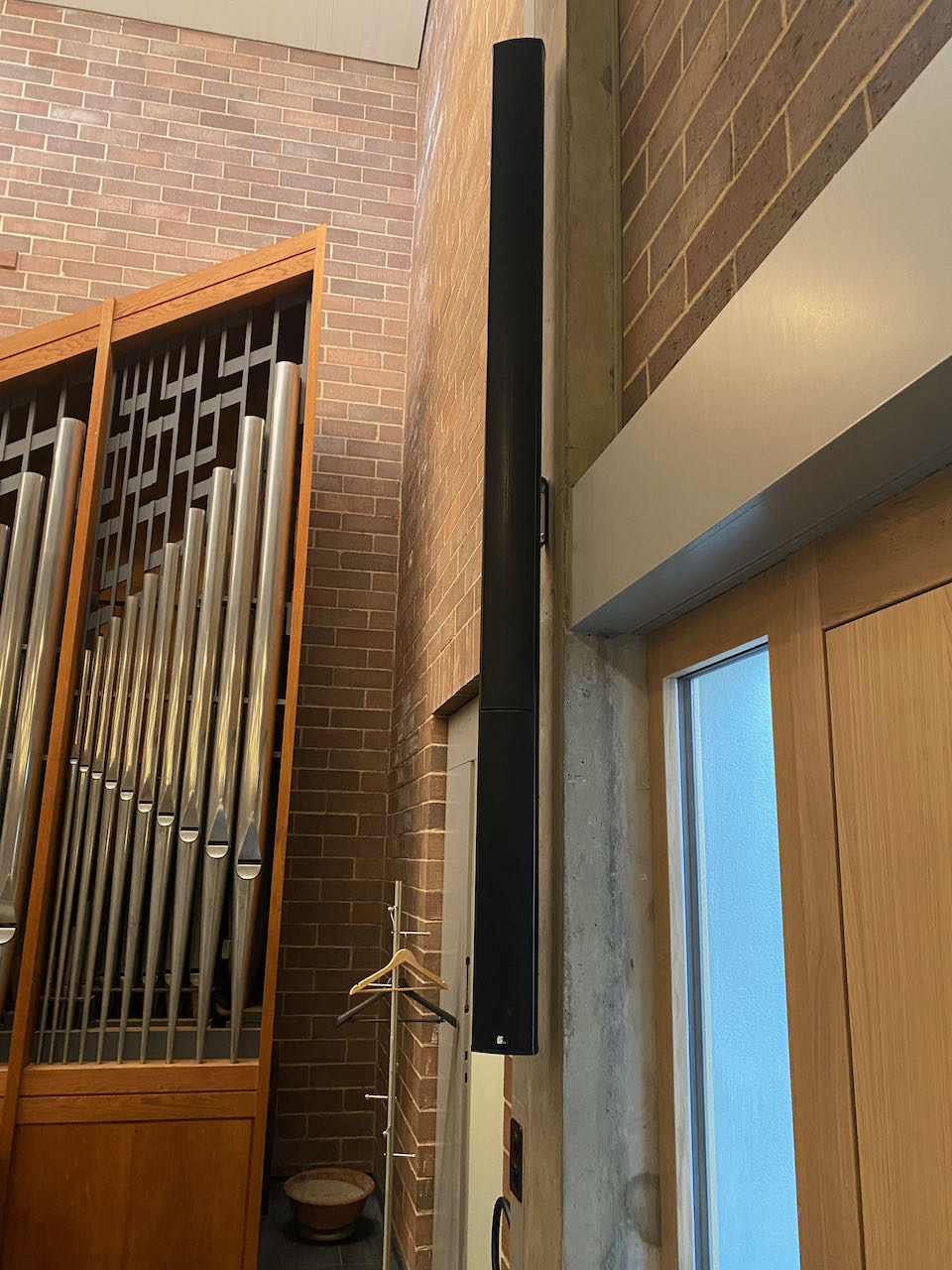

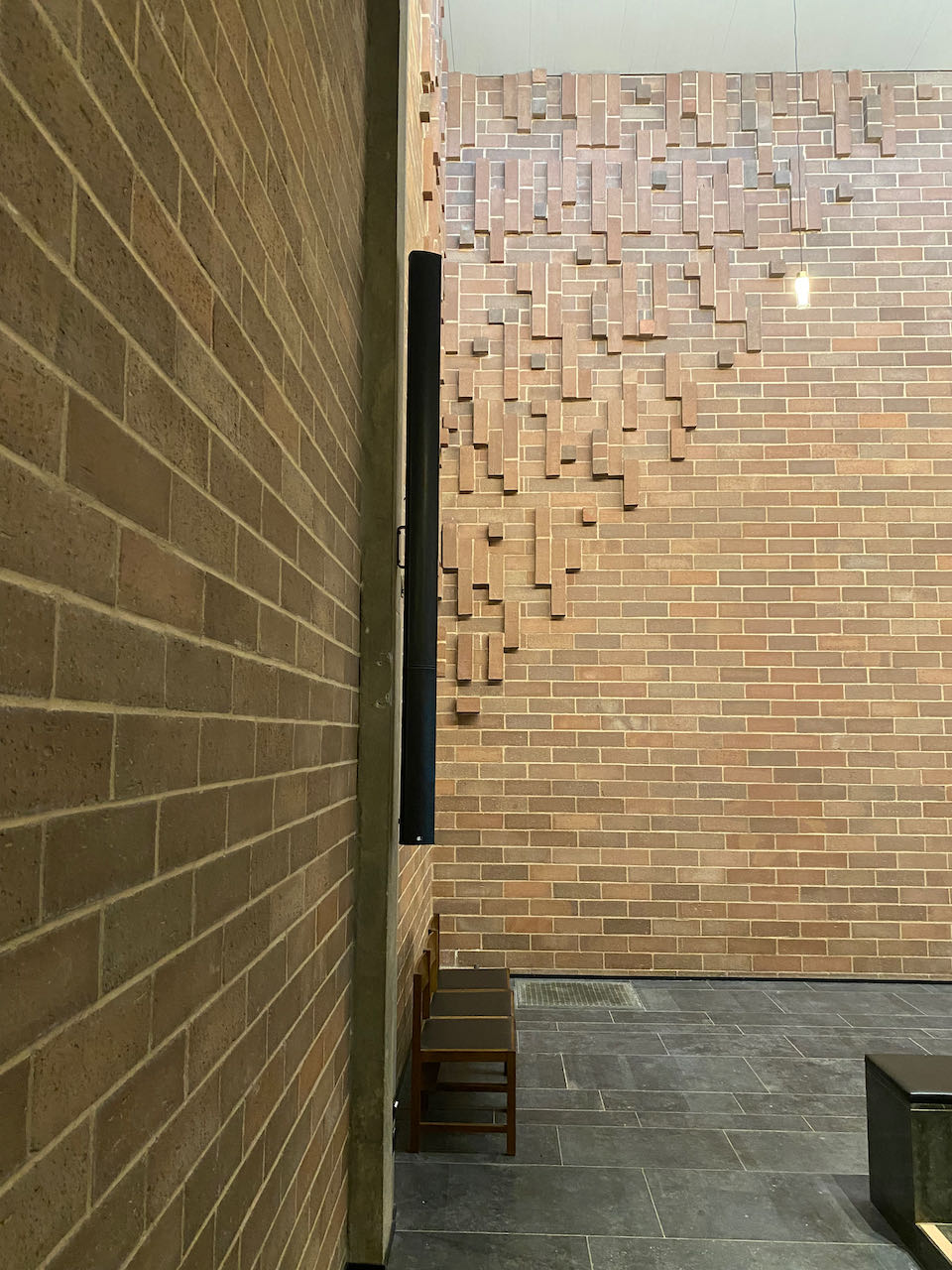

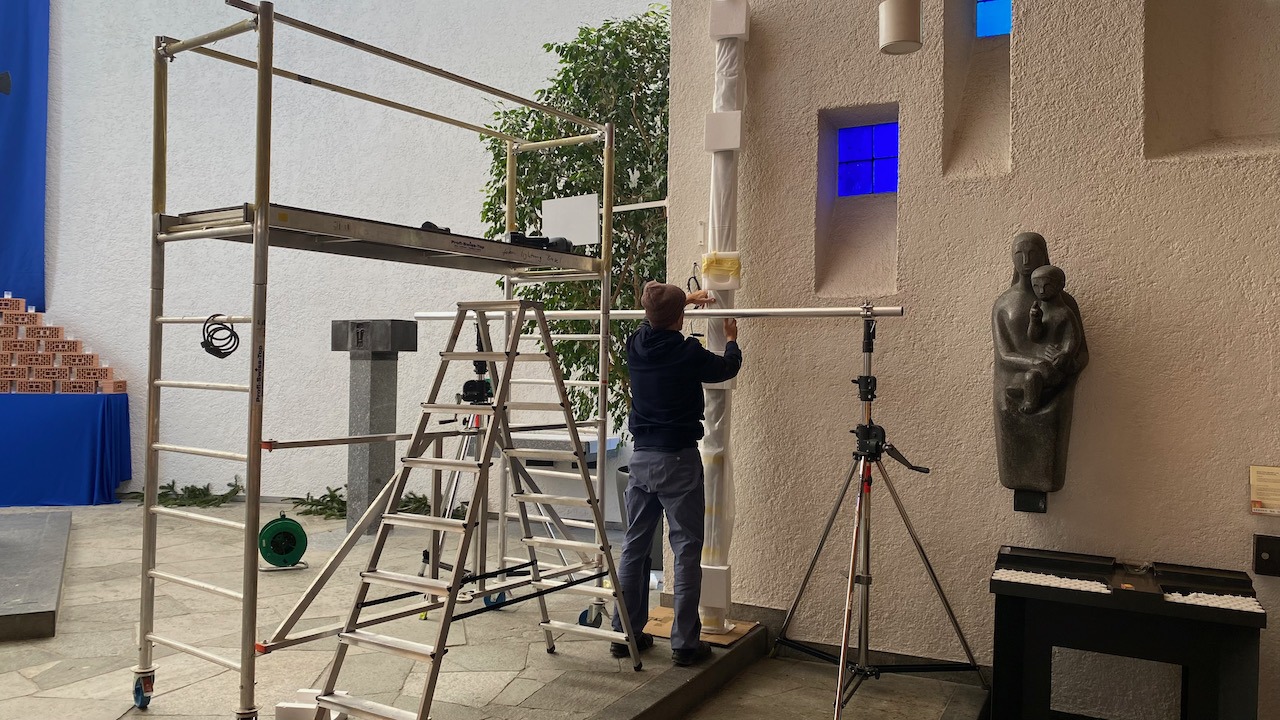

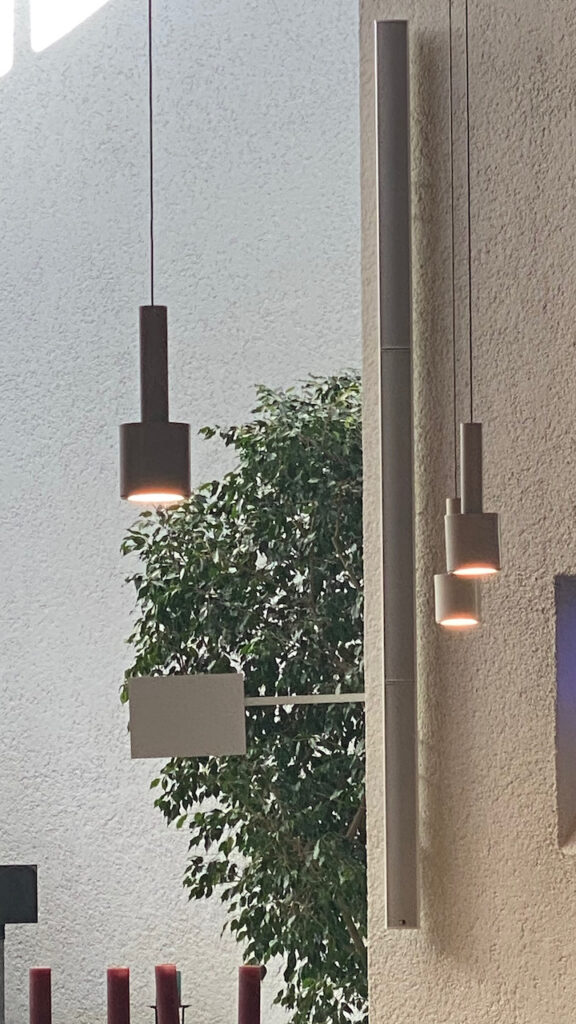

Wir durften den Auftrag ausführen, die Lautsprechersäule zu ersetzen. Eine Simulation und ein anschliessender realer Test mit Vergleich von zwei Systemen in der Kirche half beim Entscheid des optimalen Systems. Der Entscheid war eindeutig für eine Anlage von Fohhn mit dem Beamsteering-System DLI 330.

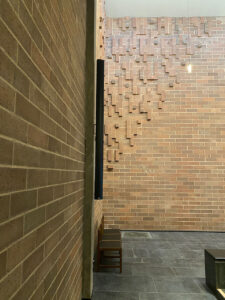

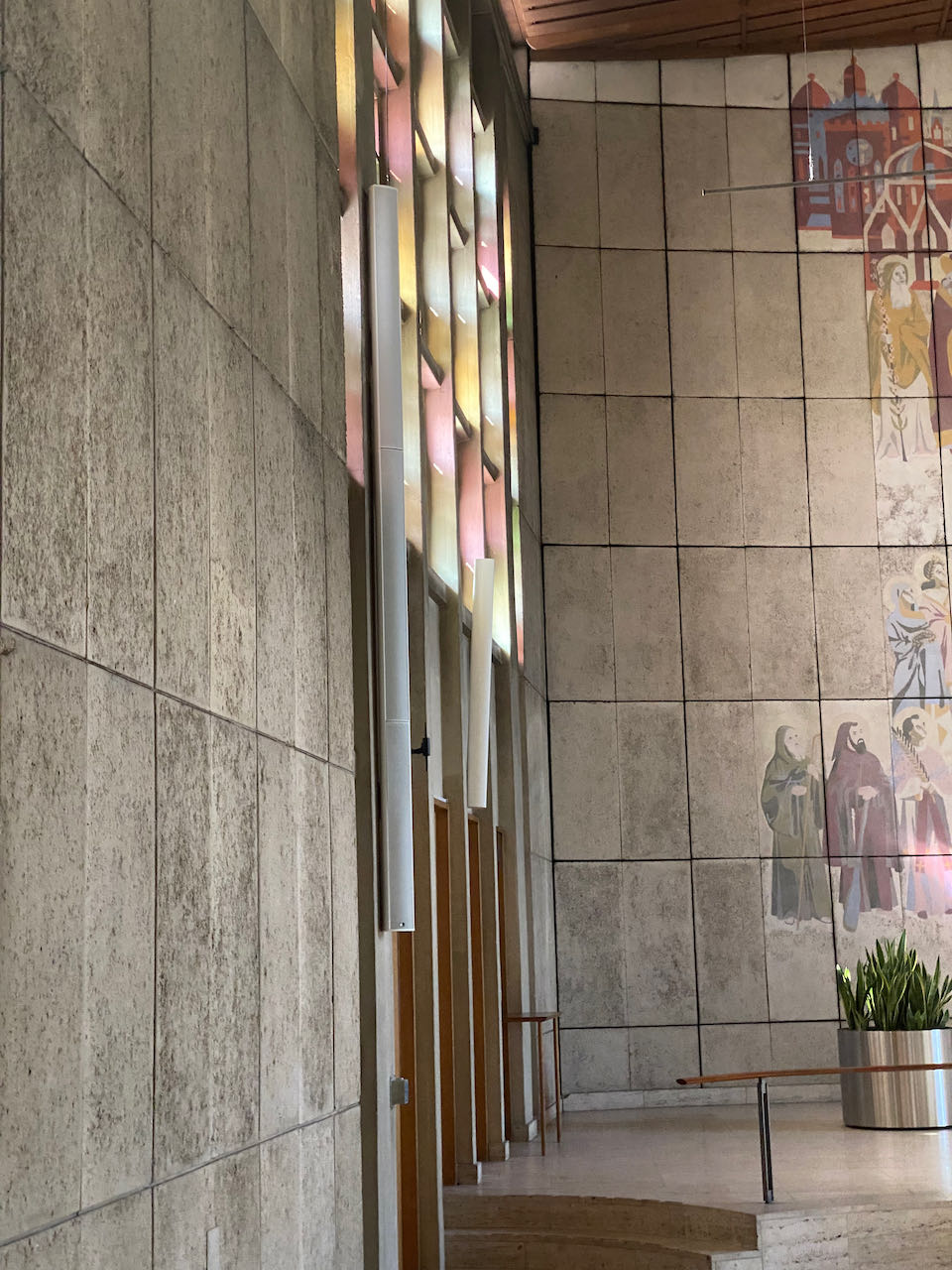

Da die Kirche eine ungewöhnliche Form hat und die Orgel links vom Kirchenschiff es nicht erlaubt, beidseitig eine Tonsäule zu installieren, können wir mit dieser Lösung mit einem einzigen Lautsprechers eine sehr breite Abdeckung in der ganzen Kirche erreichen. Es ist beeindruckend, mit wie viel Klarheit die Sprache ziemlich homogen wahrgenommen wird. Auch die Wiedergabe von Musik klingt warm, natürlich und ausgewogen.
Die gemessene Sprachverständlichkeit erreichte sogar einen besseren Wert als nach der Simulation erwartet.

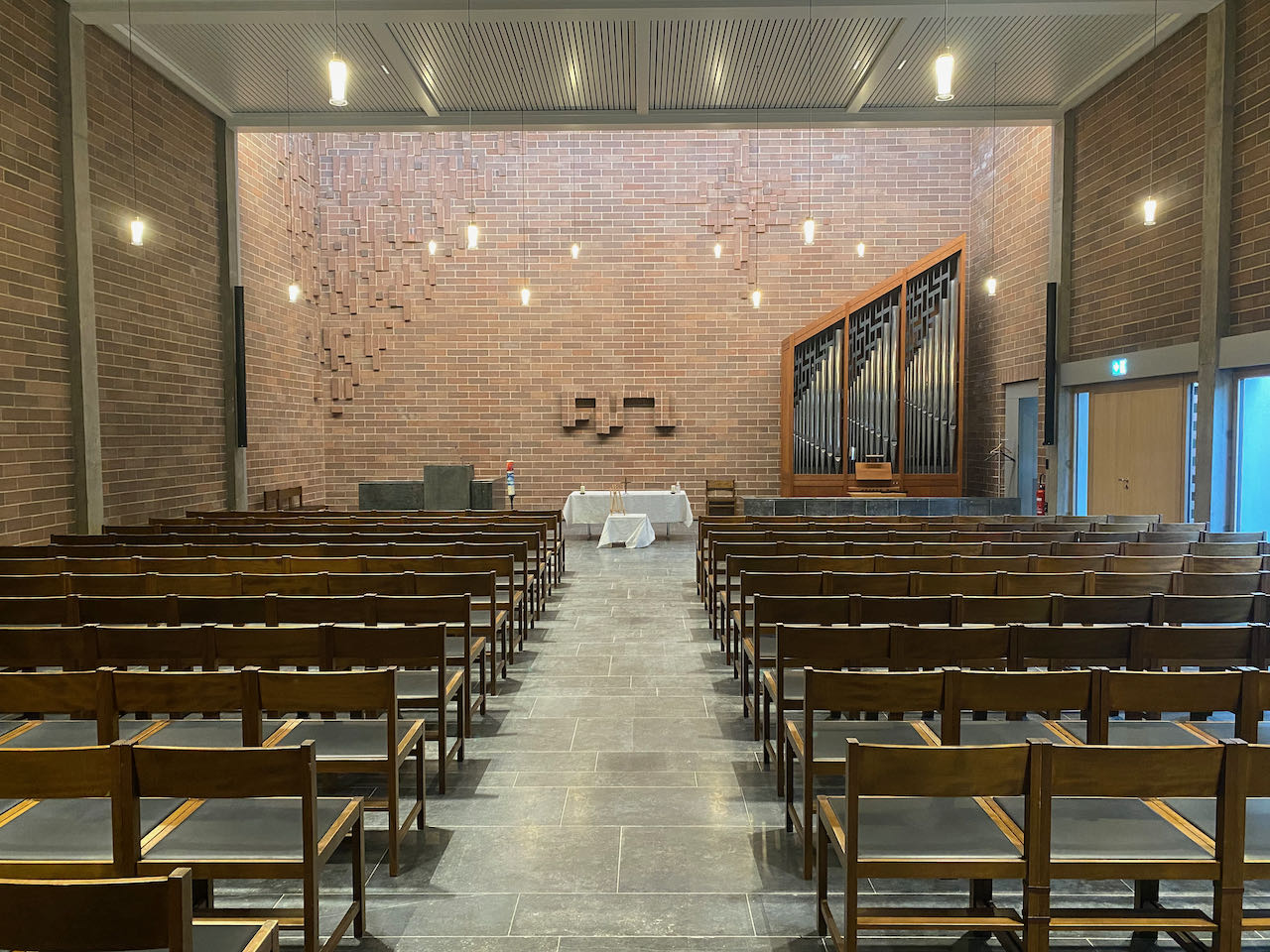

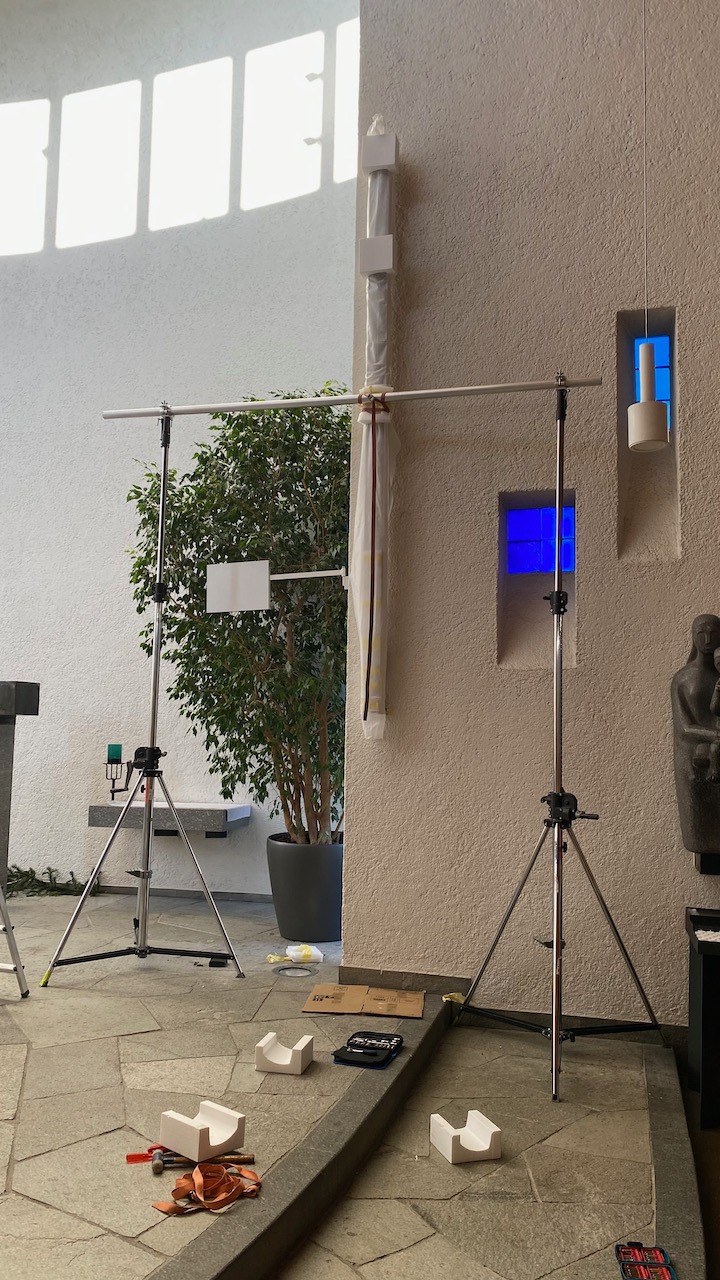

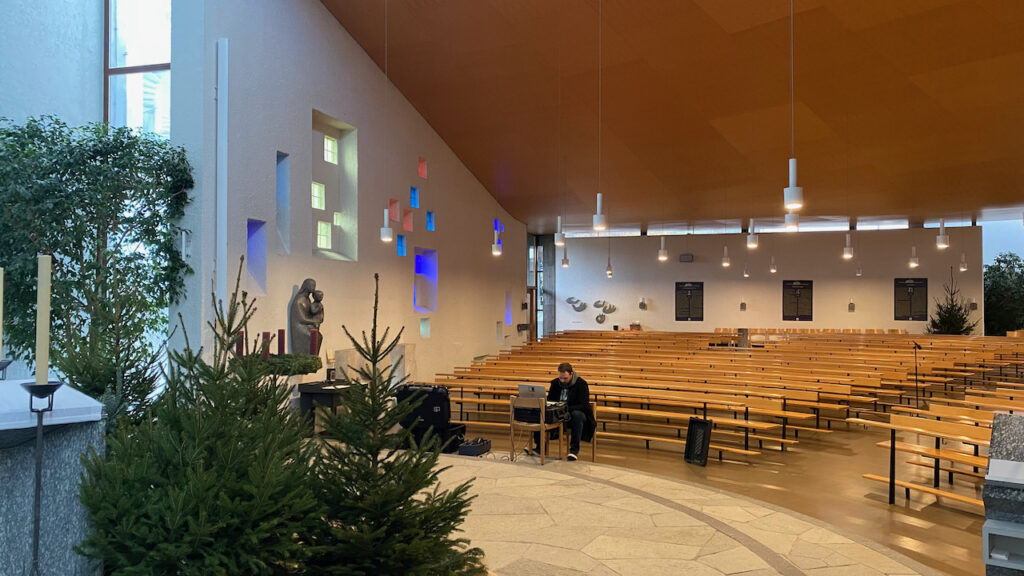

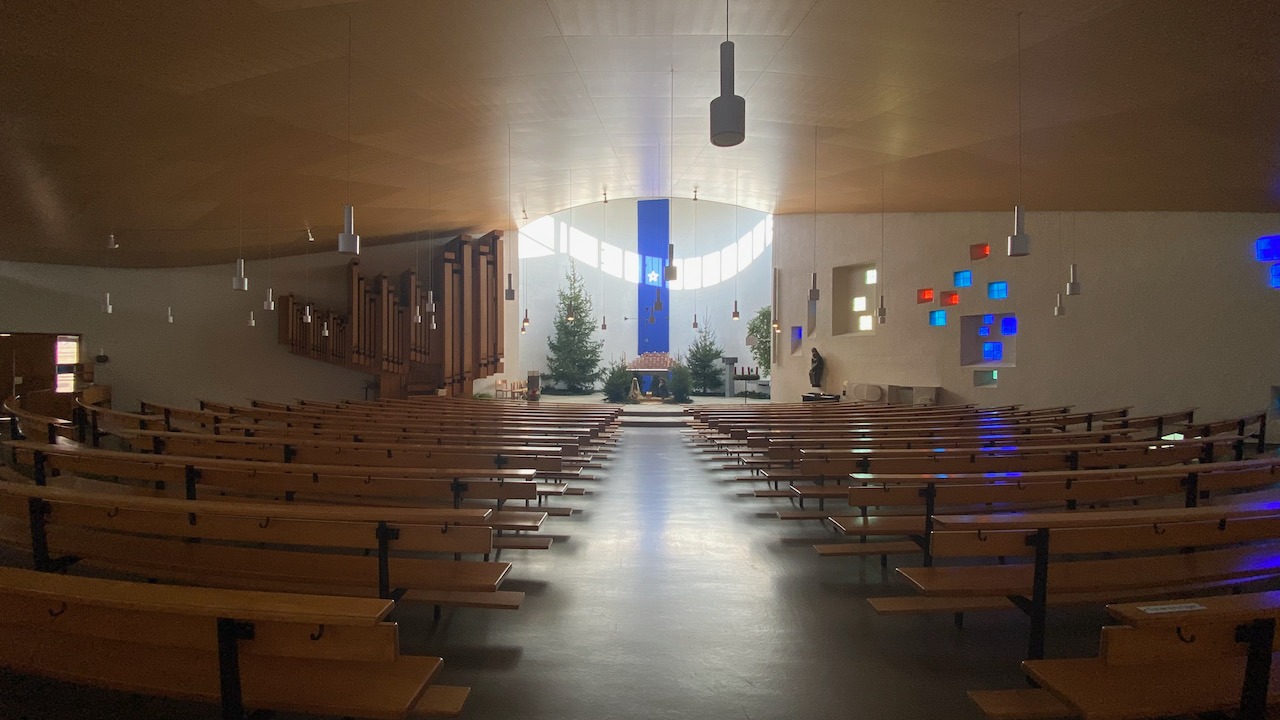

die ganze Kirche mit der Orgel links vorneEinmessen der TonanlageKirche Bruder Klaus BirsfeldenMontage des Lautsprechers mit Gerüst und KurbelstativLautsprechers hochgekurbelt und sicher fixiertDer neue Lautsprecher Fohhn DLI-330der schöne Kirchturm mit offener Wendeltreppe
Für eine optimale Sprachverständlichkeit und Musikqualität: Mit dem Einsatz von Beamsteering-Lautsprechersäulen von Fohhn wird es möglich, in der ganzen Kirche flächendeckend eine hervorragende Sprachverständlichkeit zu ermöglichen.
Nach Simulationen und Raummessungen haben wir uns für die Beschallung des Kirchenschiffes mit 2 x Fohhn DLI 230 und eine Stütze für den Chor hinter dem Altar mit einem passiven Säulenlautsprecher Fohhn LC-150 entschieden.
Auch Musik kann nun sehr hoher Qualität von verschiedenen Quellen abgespielt werden. z.B. ab CD-Player und ab Smartphone per Bluetooth.
Das MAZ hat die Sommerpause 2023 genutzt und den Standort an der Murbacherstrasse in Luzern einer umfassenden Renovierung unterzogen. Mit dem Ziel auch in Zukunft beste Voraussetzungen für erstklassiges Lernen zu bieten, sind die Audio- und TV-Studios in neuen Räumen neu eingerichtet und auf den aktuellen Stand der Technik gebracht worden.

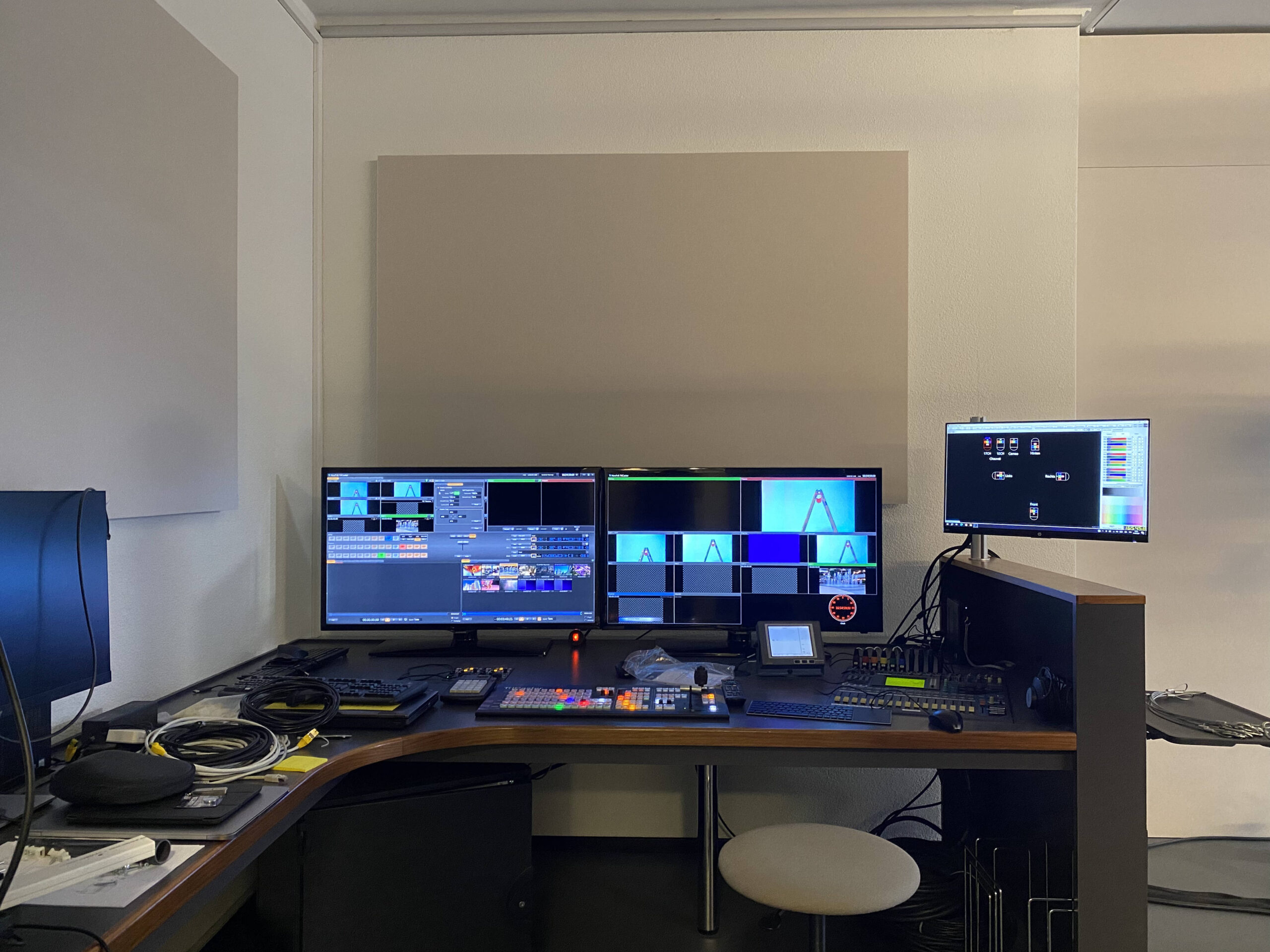

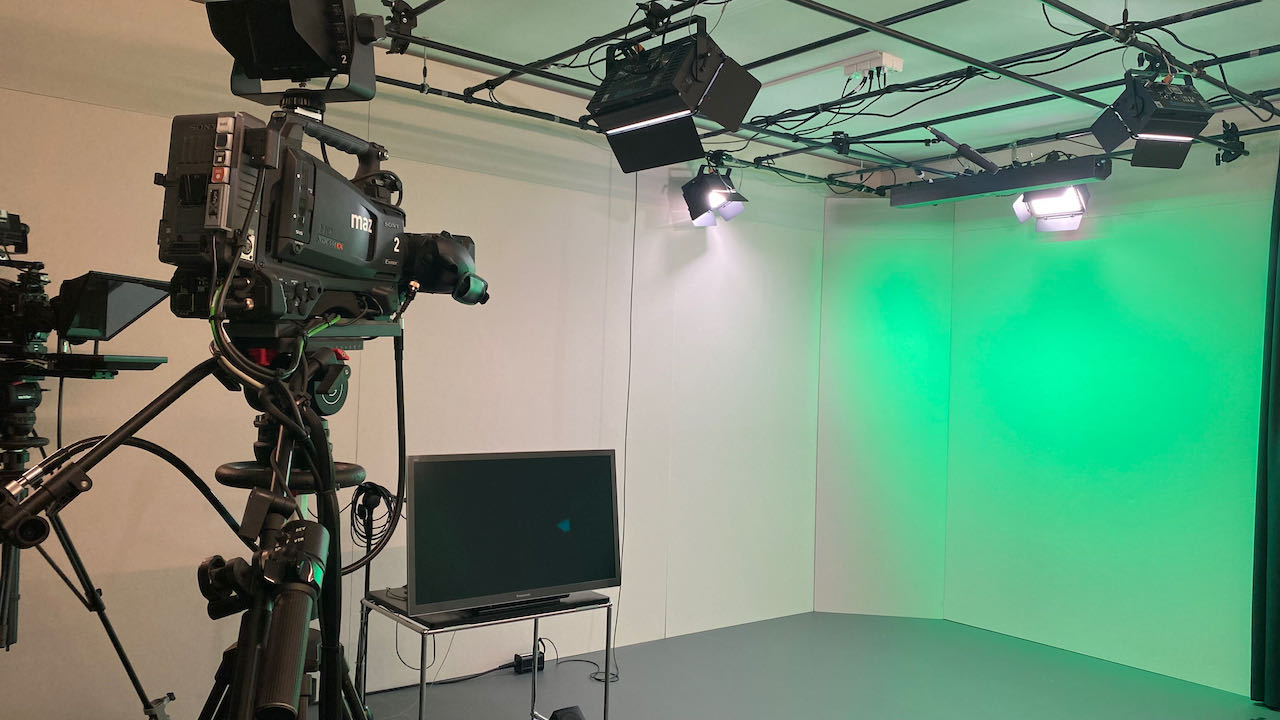

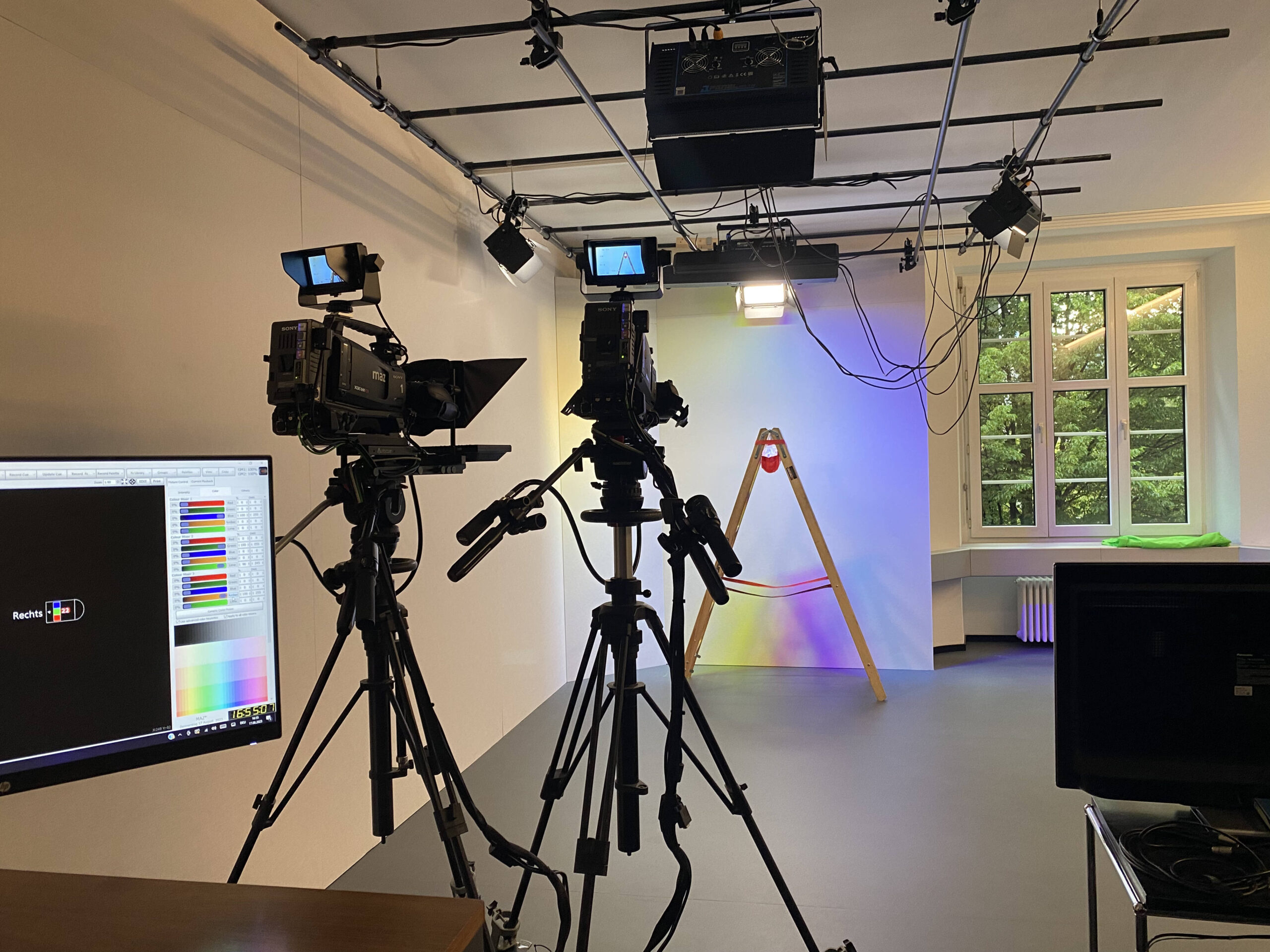

Wir durften in enger Zusammenarbeit mit Stefan Wäfler (Technik MAZ) die neuen Audio- und TV- Studios planen und Teile davon realisieren.
Planung, Beratung und Realisation: Raphael Zehnder, Bruno Gisler Akustik Beratung, Planung und Einbau: Urs Schenk, by Schenk audiotech
Im Vorfeld haben wir mit Visualisierungen die neuen Räume erfahrbar gemacht. Hier Bilder vorher und nachher:

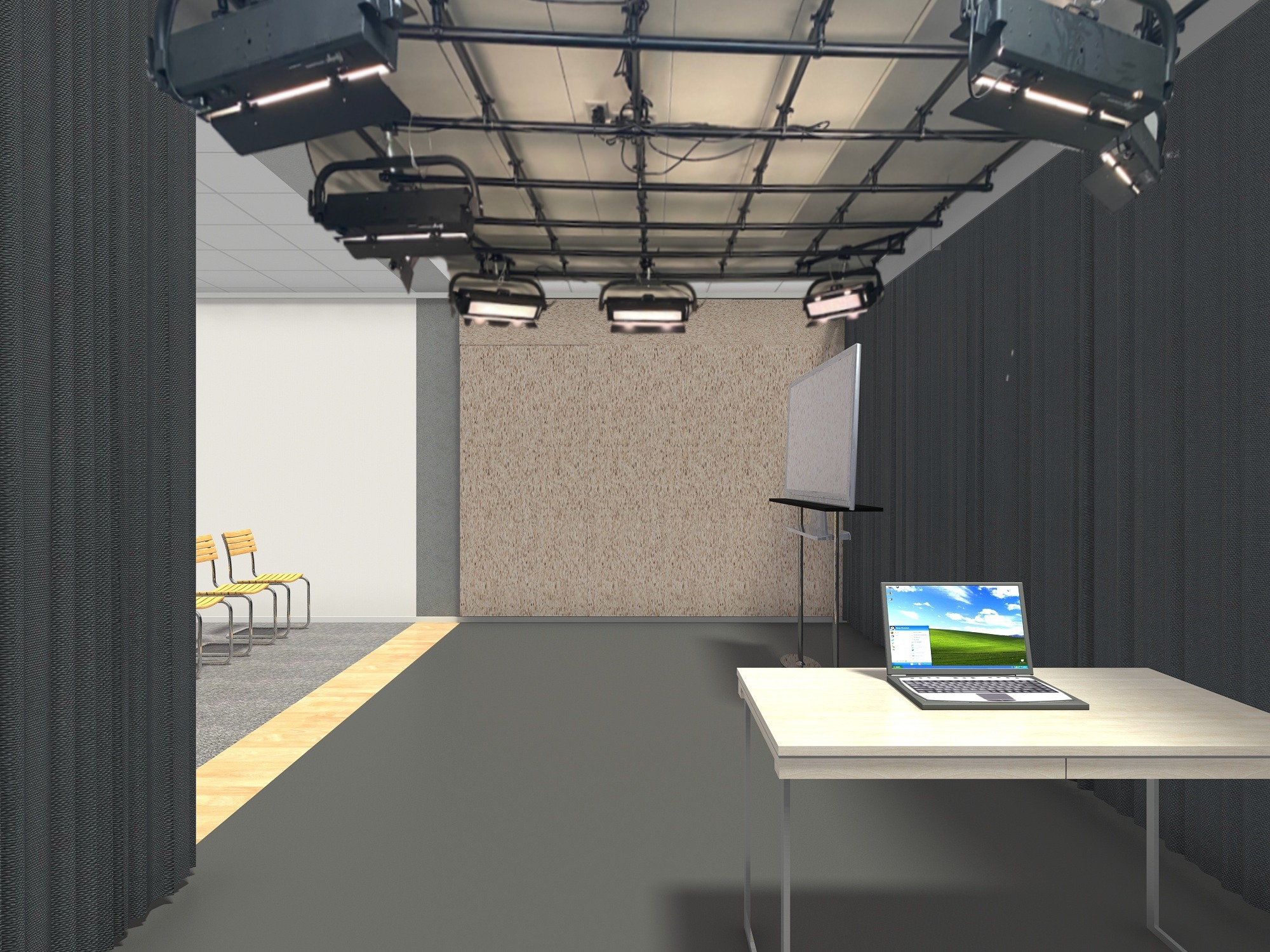

Visualisierung vom Videostudio, Blick in den ZuschauerraumVisualisierung TV-Studio VideoregieVisualisierung TV-Studio ModerationseckeMAZ Luzern TV-StudioDas neue TV-Studio: Lichttest mit dem farbigen Hintergrunddie neue TV-Studio Bildregie: TriCaster, Kamerasteuerung, LichtsteuerungMAZ Luzern PodcaststudioMAZ Luzern Podcaststudio
Für die Umsetzung der Sanierungsmassnahmen an den Friedhofsgebäuden haben die Stimmberechtigten an der Gemeindeversammlung vom 23. September 2019 einem Kredit zugestimmt. Nach rund zweijähriger Planungszeit, in der viele Fragen geklärt und Details ausgearbeitet wurden, konnte anfangs 2022 mit den Sanierungsarbeiten begonnen werden.
Wir durften den Ersatz der Beschallungsanlagen planen und realisieren. Ende Dezember 2022 ist die neue Anlage nun in Betrieb genommen worden.

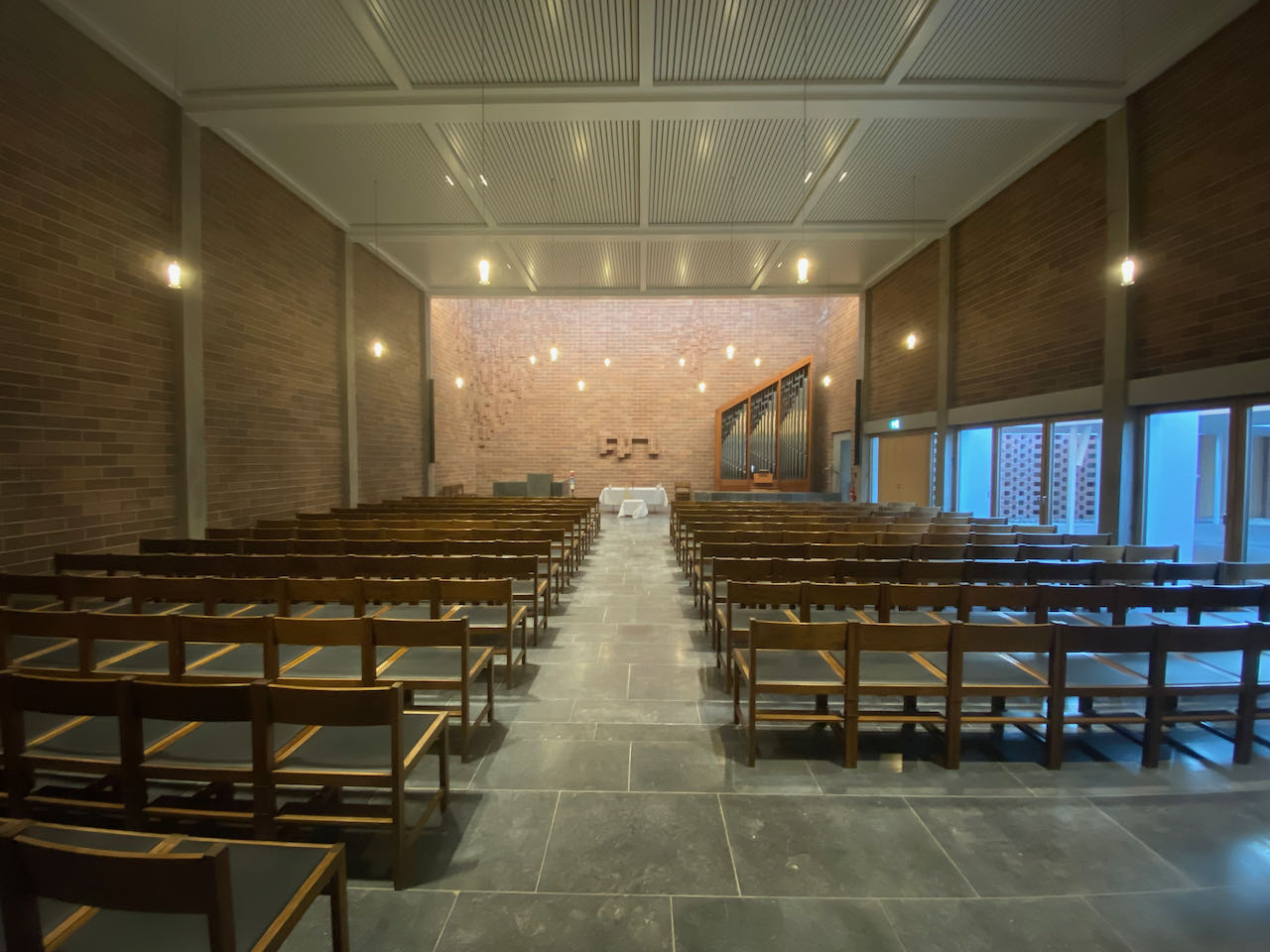

In der Abdankungshalle ist nun eine optimale Beschallungsanlage für Sprache und Musik eingebaut. Zwei Fohhn DLI-230 Beamsteering-Säulen garantieren eine hervorragende Sprachverständlichkeit und gleichzeitig eine sehr gute Musikwiedergabe.
Neu ist eine induktive Höranlage verlegt worden. Menschen mit Hörbeeinträchtigung und Hörgerät mit eingebauter T-Spule können nun diese Technik nutzen.
Neu können auch über einen grossen 85″-Bildschirm Videos und Fotos ab einem Laptop, Tablet oder Smartphone angezeigt werden, drahtlos über ein „Kindermann Klick & Show“ oder über HDMI-Kabel.

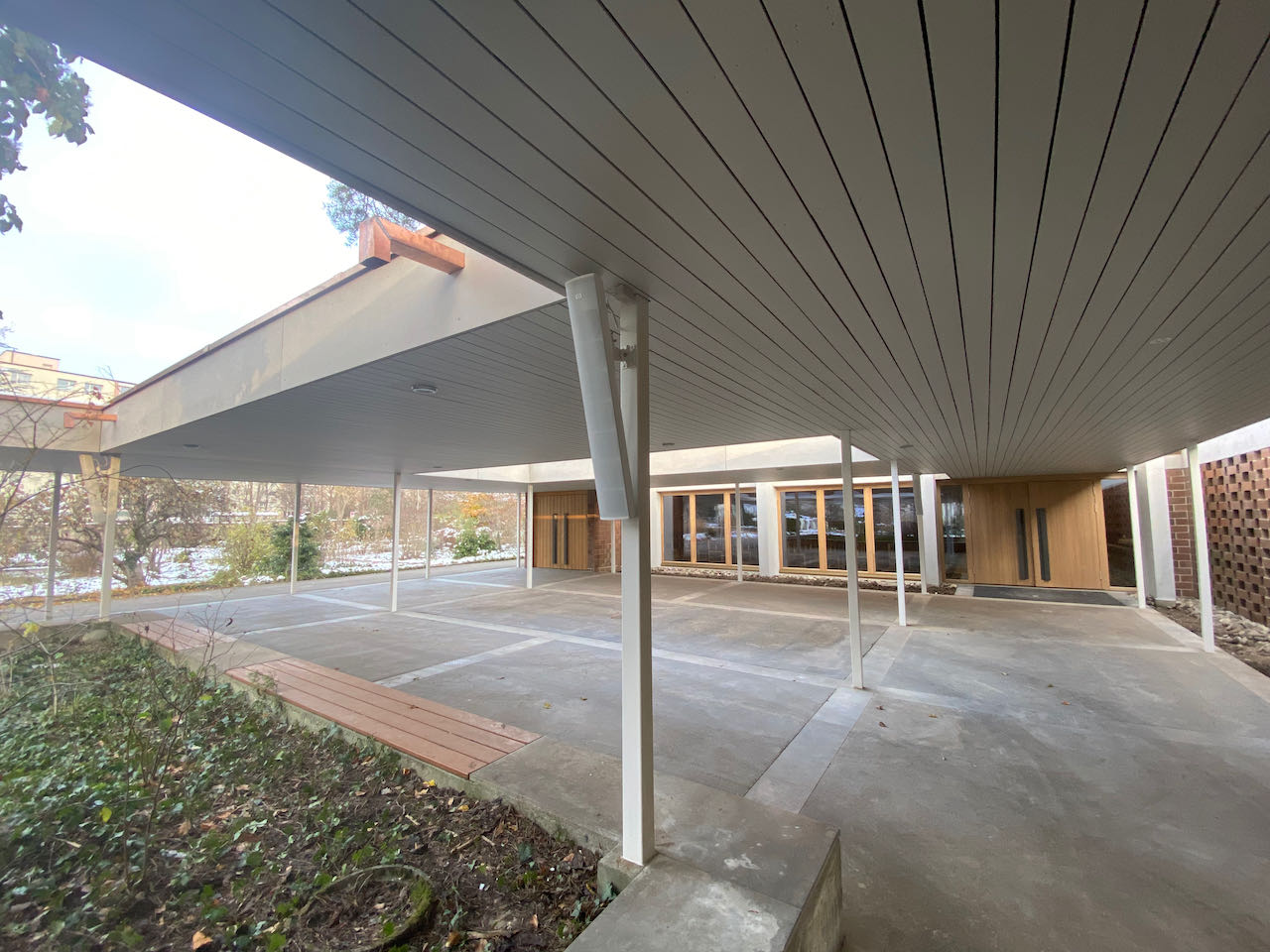

Im Aussenbereich ist eine 100V Beschallung installiert worden, die für Abdankungen mit Gästen im Aussenbereich genutzt werden kann. Neu sind auch zwei Funkmikrofone im Innen- sowie im Aussenbereich einsetzbar, so können Abdankungen auf Wunsch auch nur im Aussenbereich stattfinden.
Fohhn Linea Focus DLI-230Fohhn Linea Focus DLI-230100V Lautsprecher diskret an tragenden Metallsäulen montiert

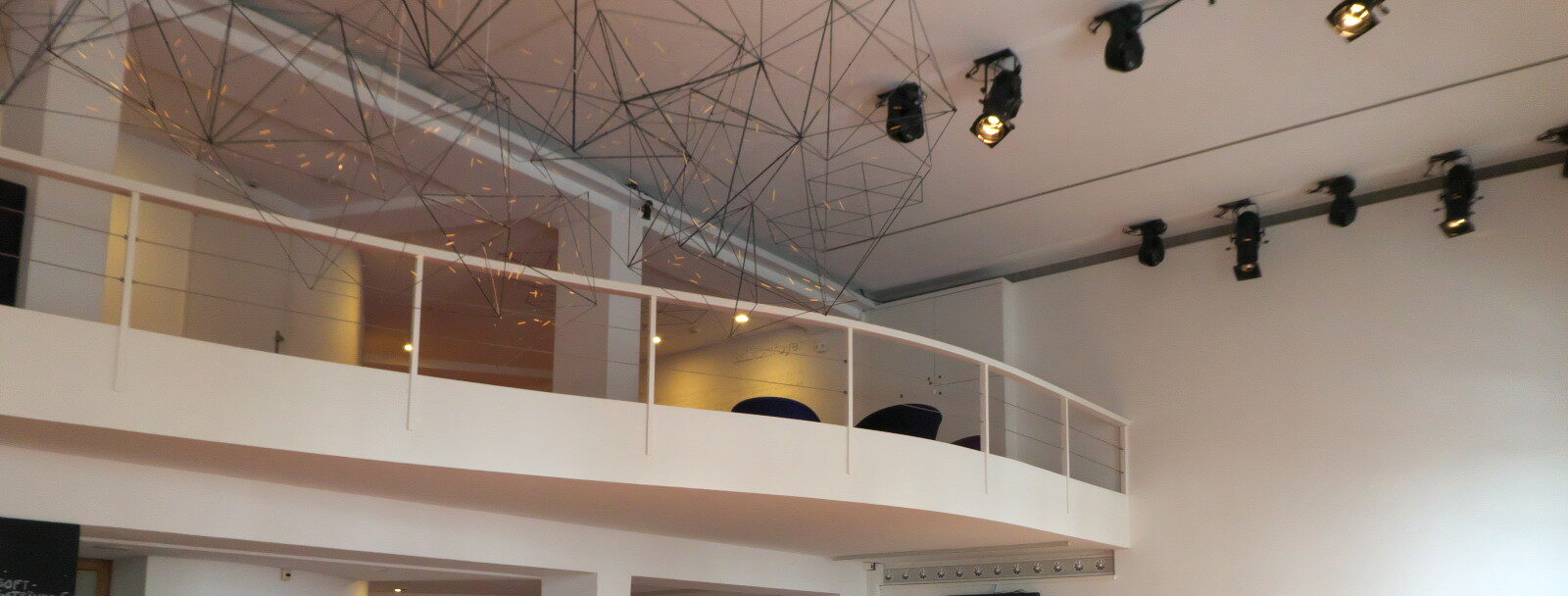

Das Foyer im Luzerner Theater wird für diverse Veranstaltungen, Einführungen vor den Vorstellungen und auch für Premierenfeiern etc. genutzt. Die bisher vorhandene Beschallungssituation war unbefriedigend, da eine mobile Tonanlage jedesmal auf- und wieder abgebaut werden musste.
Die Anforderung war, eine optisch unauffällige, fix installierte Tonanlage zu bauen. Sie sollte für Ansprachen genau so geeignet sein wie für Theaterproben, Aufführungen und Musikdarbietungen. Auch mal laut die Musik aufdrehen auf Tanzlautstärke sollte damit möglich sein, die Bässe gut spürbar werden.
Das alles unter einen Hut zu bringen war unsere Aufgabe. Gelöst haben wir dies mit einer passiven Lautsprechersystem von Fohhn.
2 Linienstrahler Linea LX-150 und als Stütze für den Balkon 2 AT-09 ergänzt durch einen optionalen Subwoofer XS-30 war für diese Situation die optimale Kombination.
Die LX-150 ist ein passiver 2-Wege-Linienstrahler für mobile Anwendungen und Festinstallationen. Er wurde entwickelt, um auch in akustisch anspruchsvollen Räumen eine erstklassige Übertragung von Sprache und Musik zu garantieren. Die renommierten Fohhn Linienstrahler vereinen die Vorteile eines Line-Arrays – wie Richtwirkung, gleichmäßiges Abstrahlverhalten und Reichweite – in einem kompakten System. Das schlanke Aluminiumgehäuse ermöglicht die perfekte visuelle Integration in Raumarchitektur oder Bühnenbild.

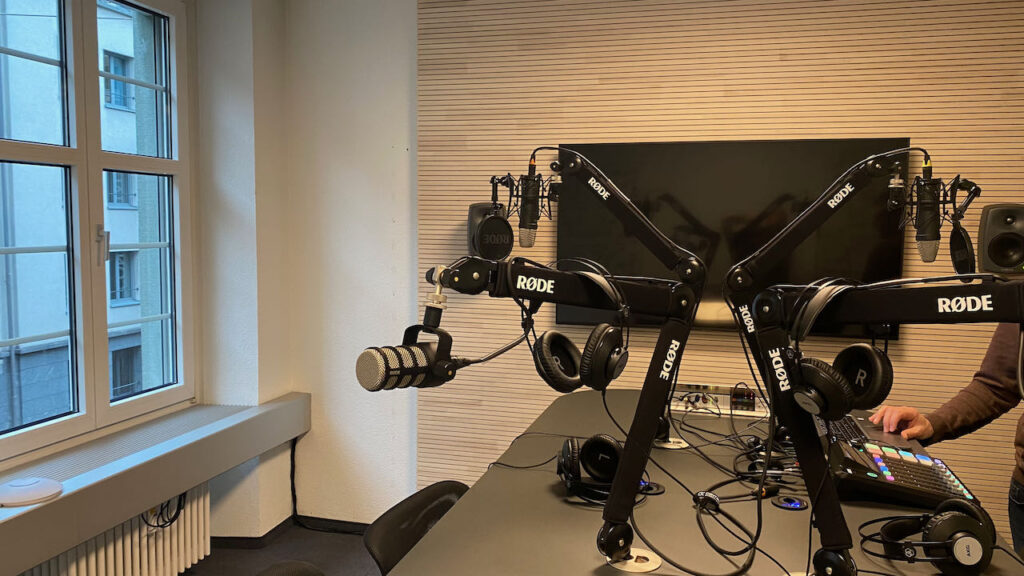

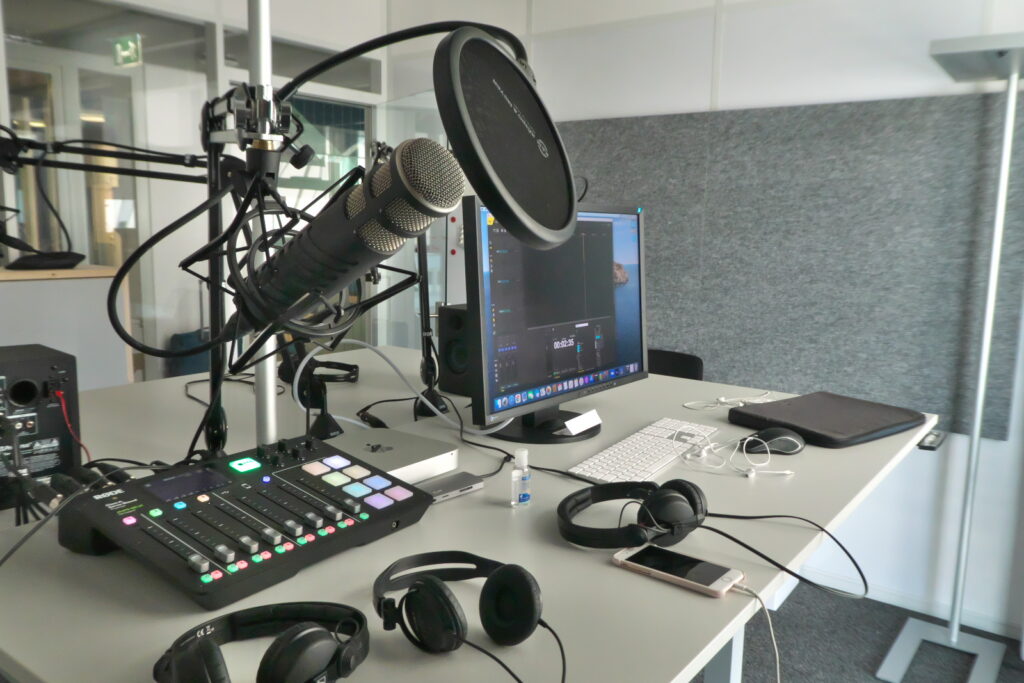

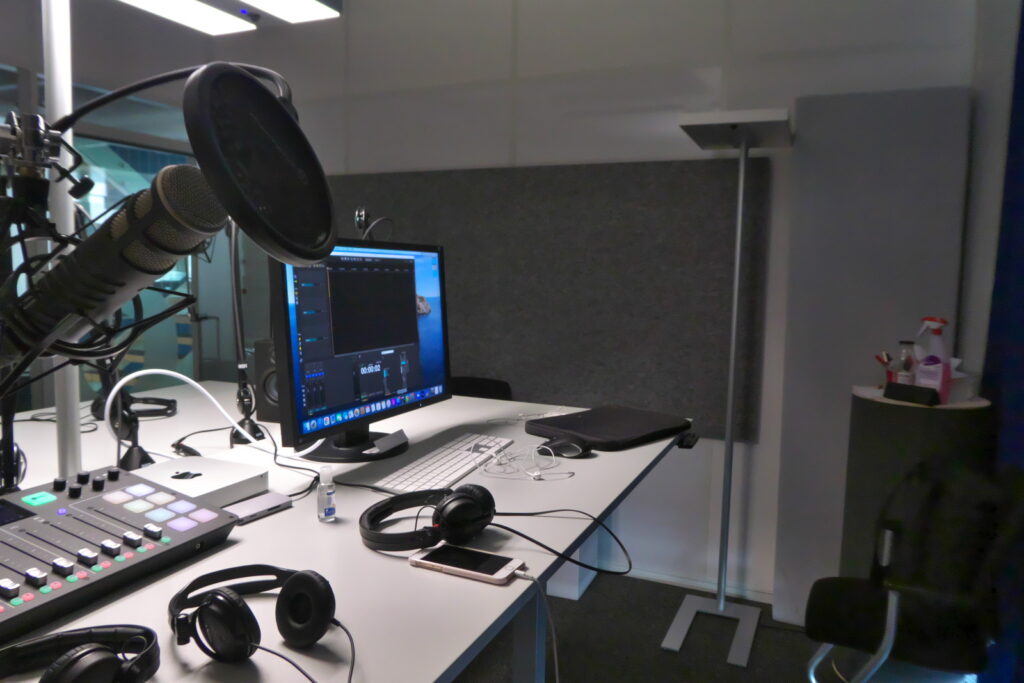

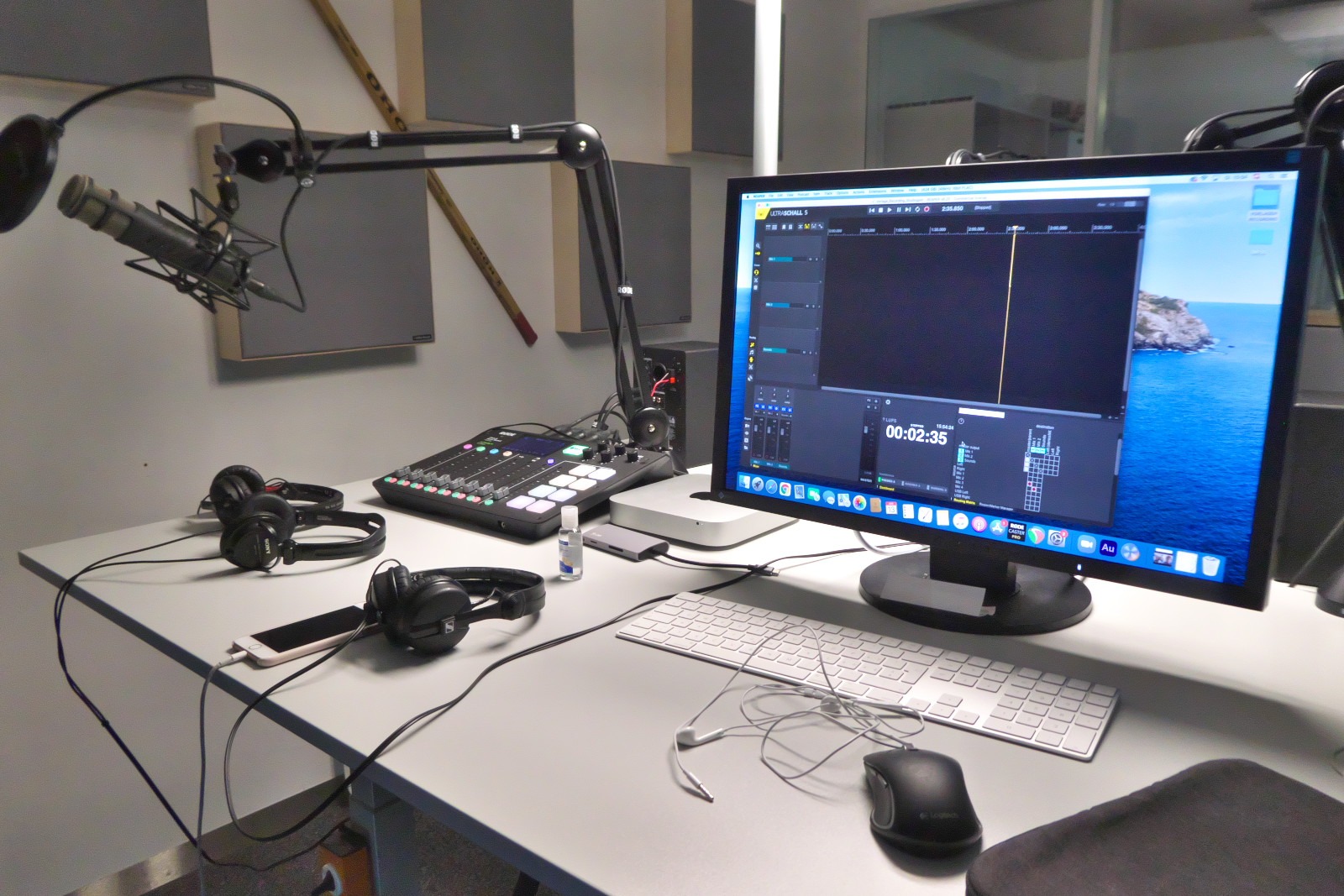

Für TAMEDIA konnten wir das neue Podcast-Aufnahmestudio realisieren. In Zusammenarbeit mit Simon Meyer, Podcastproduktion.ch planten und bauten wir einen Aufnahmeraum für die Produktion von Podcasts.

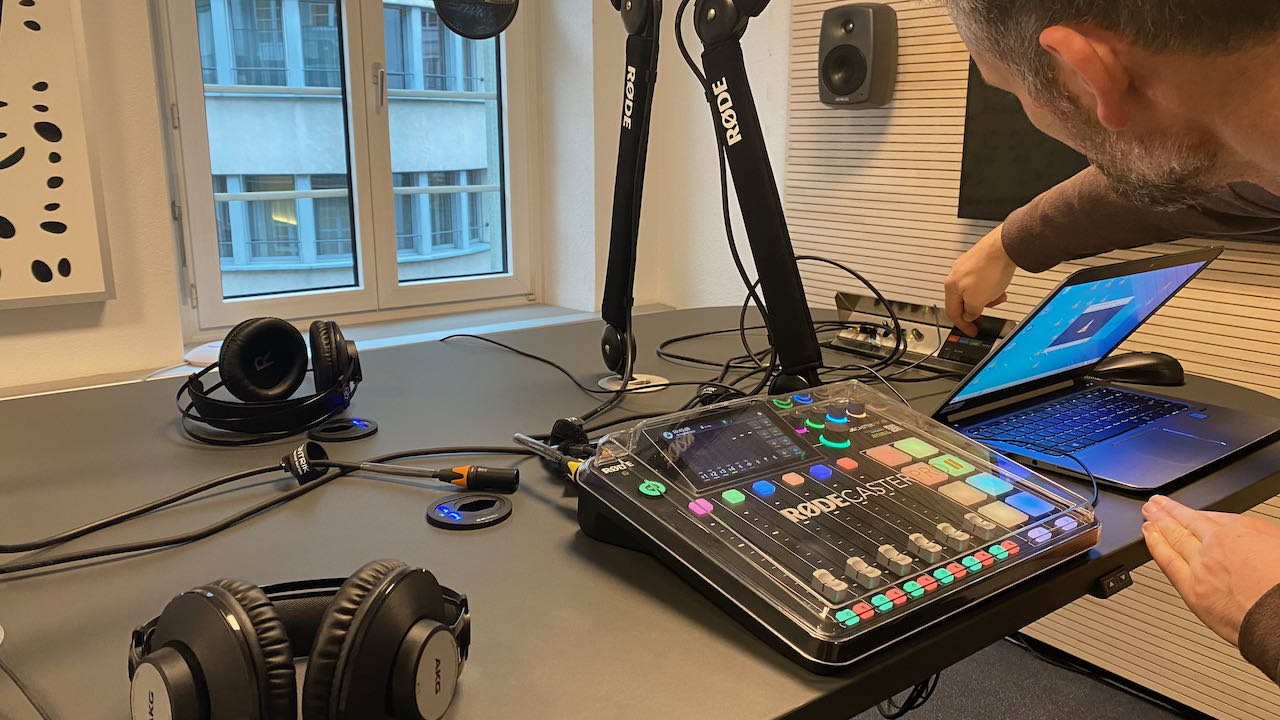

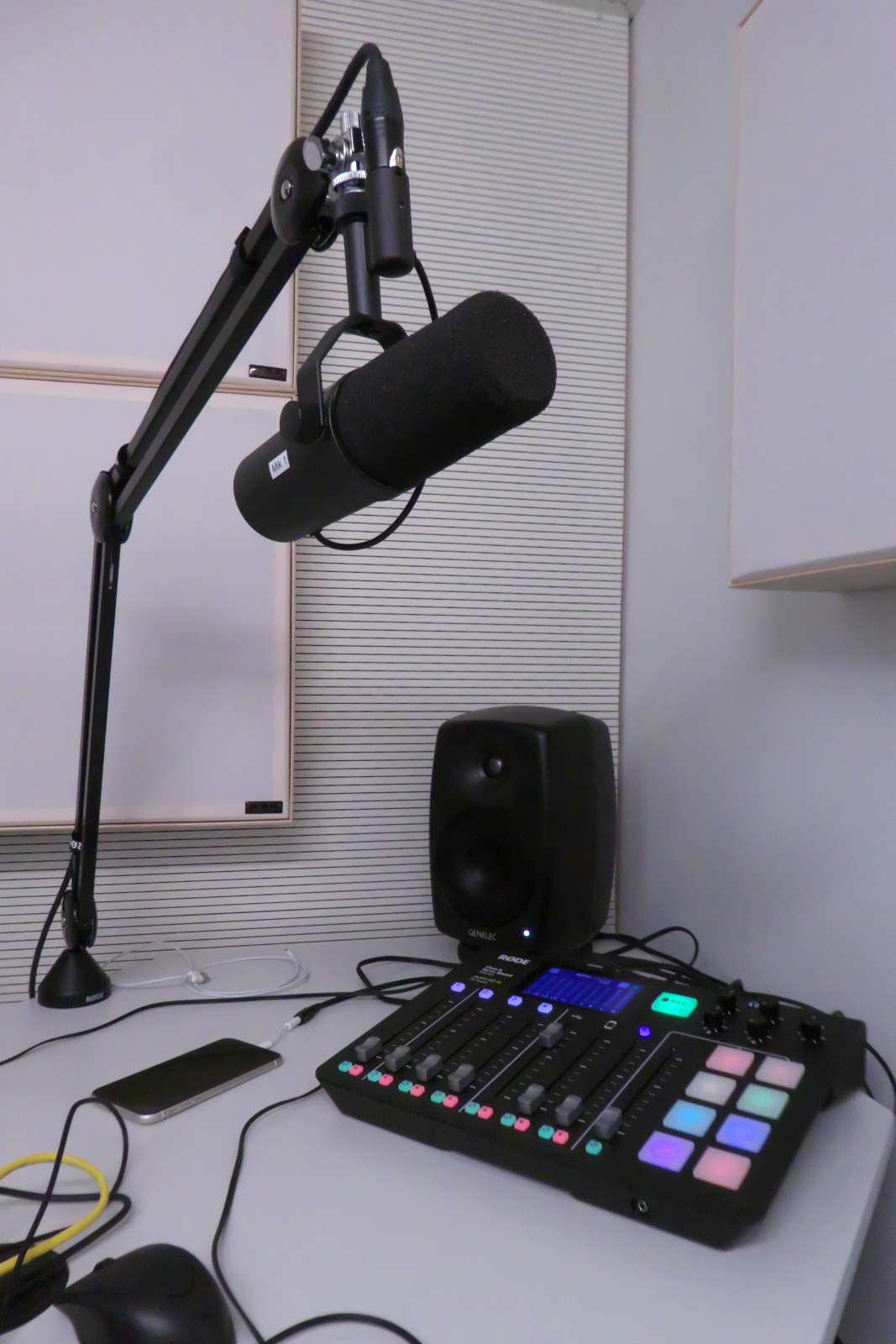

Vier Mikrofone, ein professionelles und einfach zu bedienendes Produktions-All inOne Gerät (RodeCaster Pro), akustische Massnahmen mit Absorbern und eine einfache Abhöranlage waren zu bauen.
Die Planung und der Bau erfolgte im Januar bis April 2021. Seit April 2021 entsteht hier z.B. ein täglicher Podcast «Apropos» – der tägliche Podcast und weitere Formate.

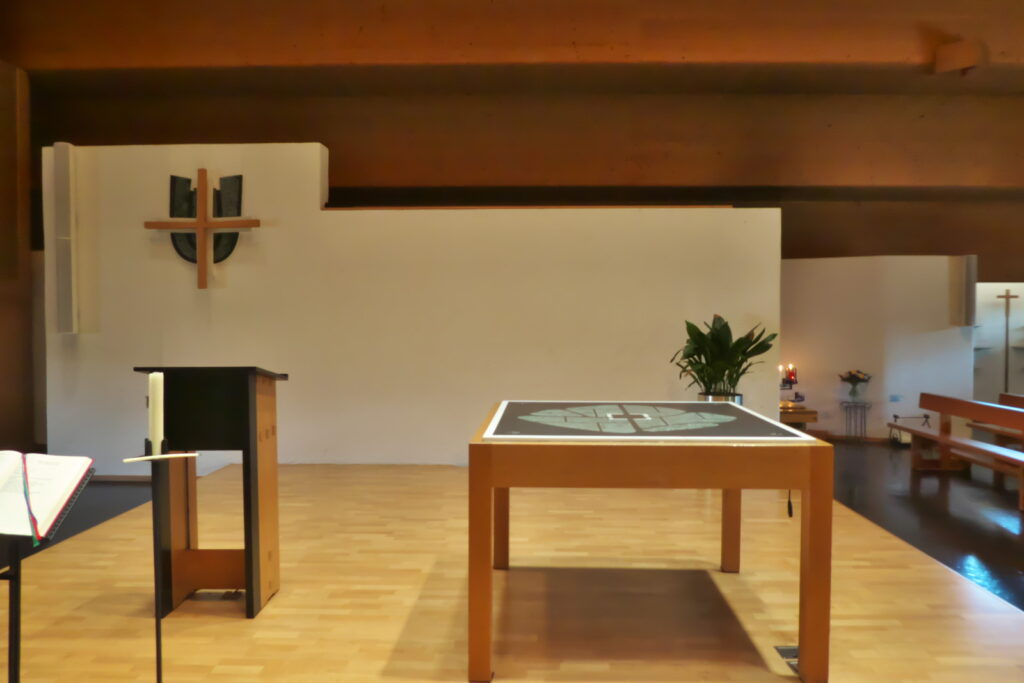

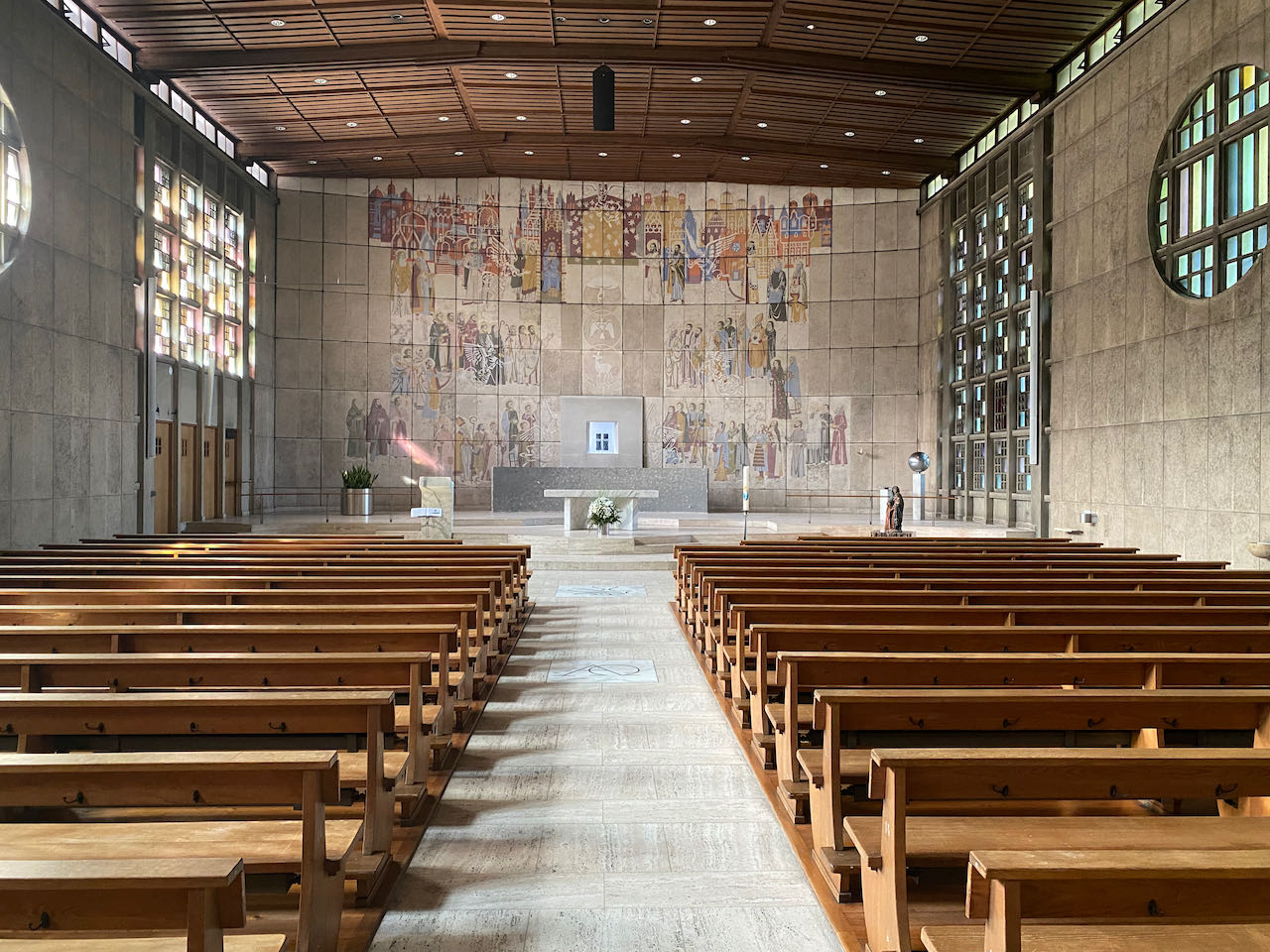

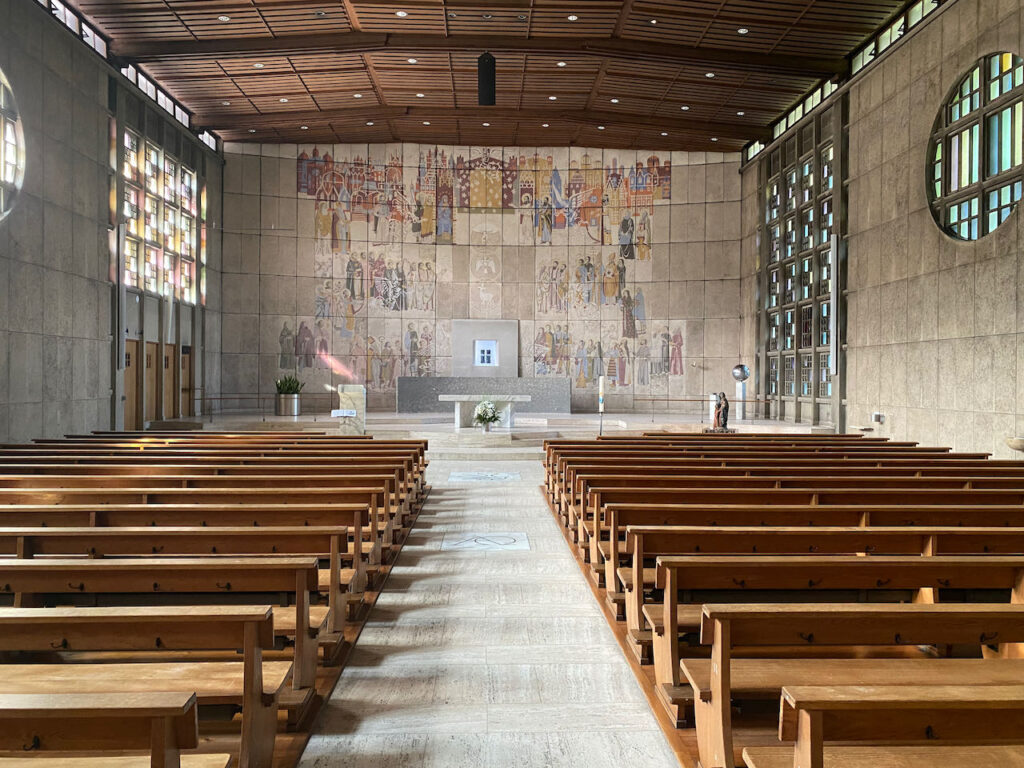

Die bestehende Anlage ist in die Jahre gekommen und befriedigte die Ansprüche betr. Sprachverständlichkeit nicht. Wir konnten die Anlage erneuern und mit modernster Lautsprechertechnik ausstatten. Anstelle der ursprünglichen zwei Linienstrahler Frontlautsprecher links und rechts im Schiff und der diskreten Beschallung auf der Empore installierten wir EINEN grossen digitalen Beamstearing Lautsprecher vorne links neben dem Altarbild im Kirchenschiff.
Fohhn Focus DLI-330

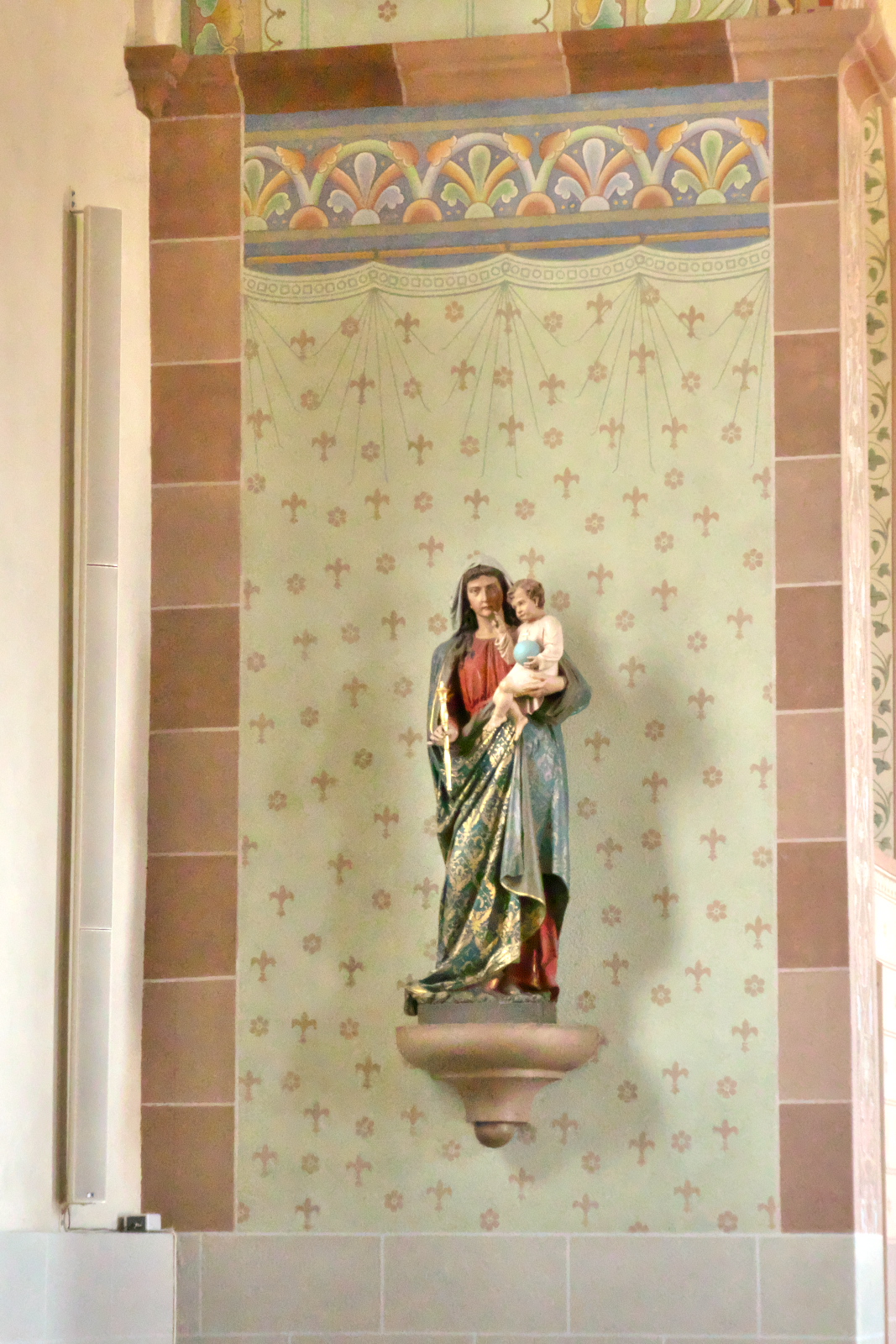

Dieser Lautsprecher beschallt dank der digitalen Beamforming-Möglichkeiten das ganze Kirchenschiff inkl. Empore und Orgel. Die DLI-330 ist ein elektronisch steuerbarer Linienstrahler aus der preisgekrönten Focus Serie. Die eleganten Hochleistungslautsprecher sind die allererste Wahl für professionelle Sprach- und Musikbeschallungen. Dank der Fohhn Beam Steering Technologie lassen sie sich nahezu unsichtbar integrieren und bieten beste Ergebnisse in schwieriger Akustik.
Für die bessere Verständlichkeit im Chor setzten wir einen der schon vorhandenen kleinen Linearrays ein. Somit konnte von uns Material und Kosten gesenkt werden.

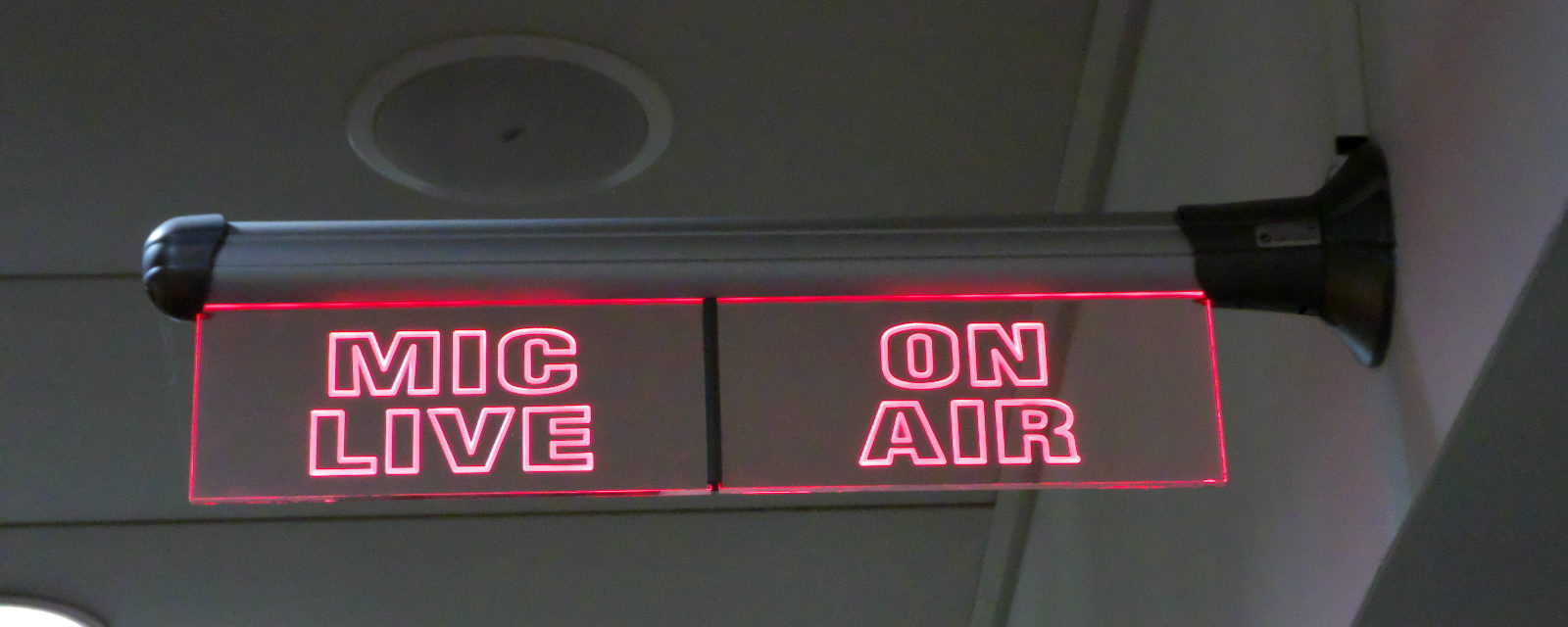

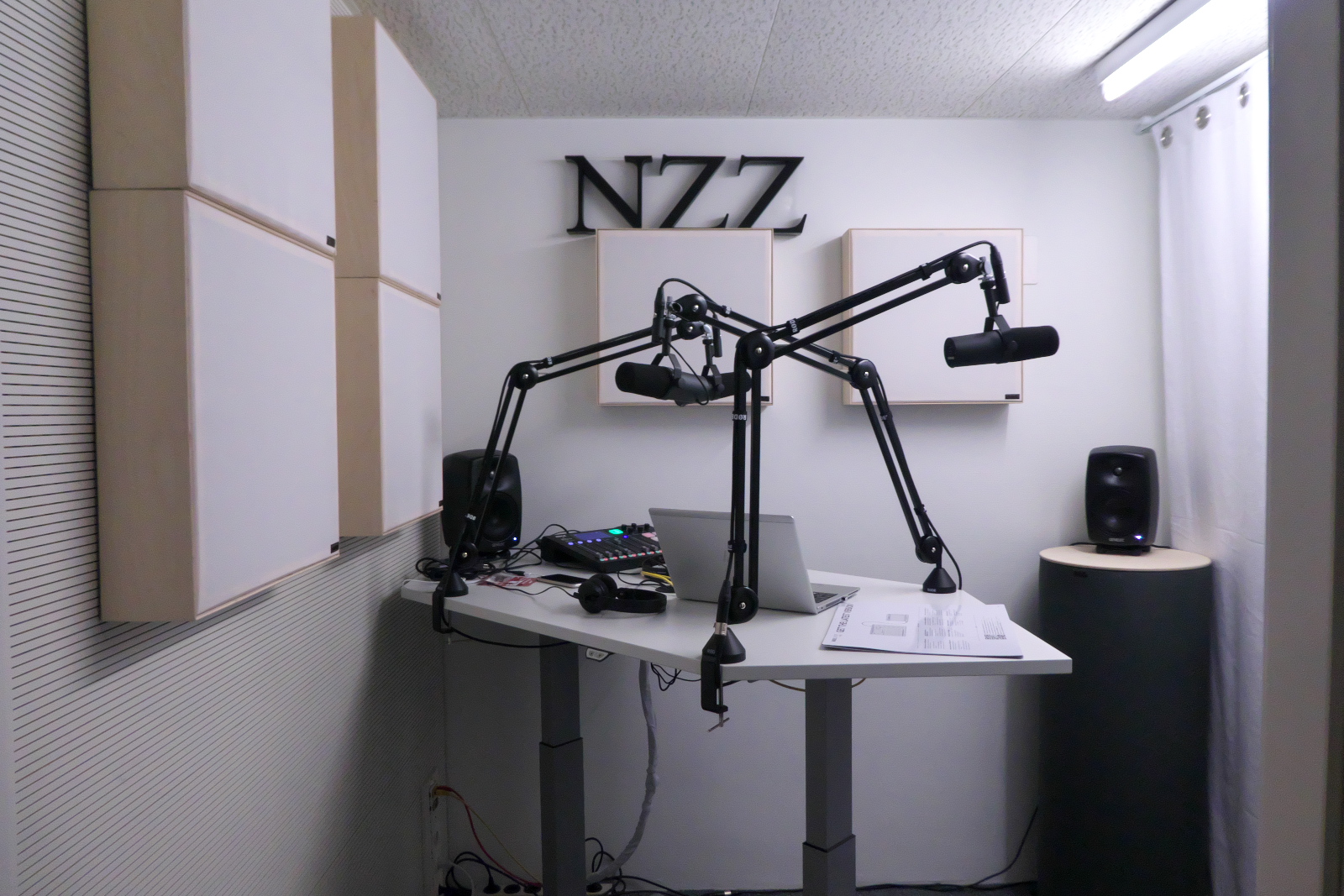

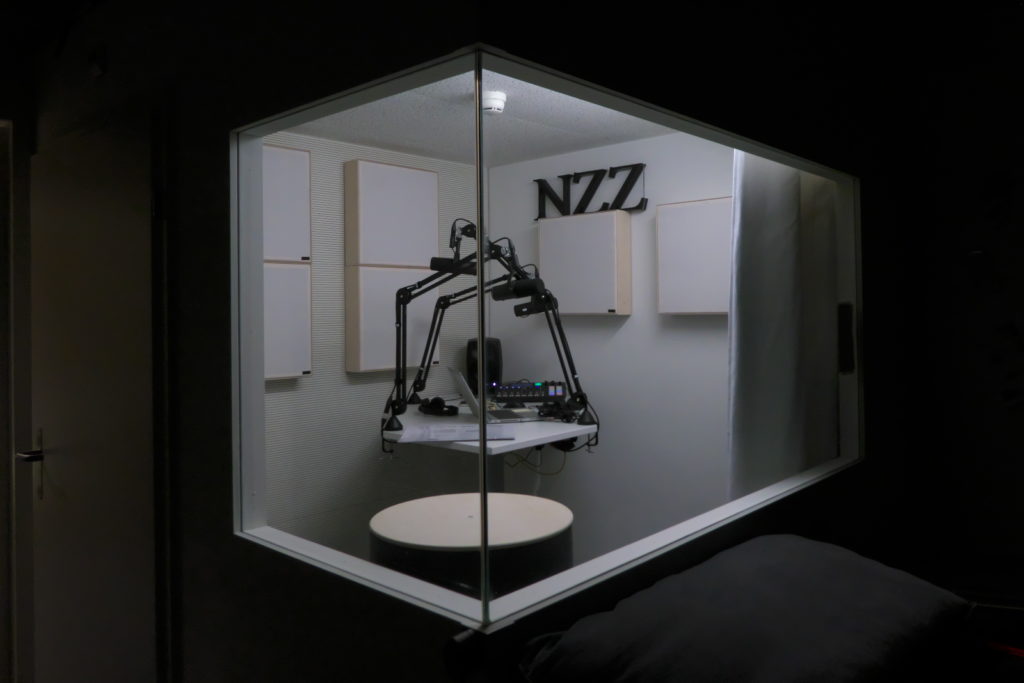

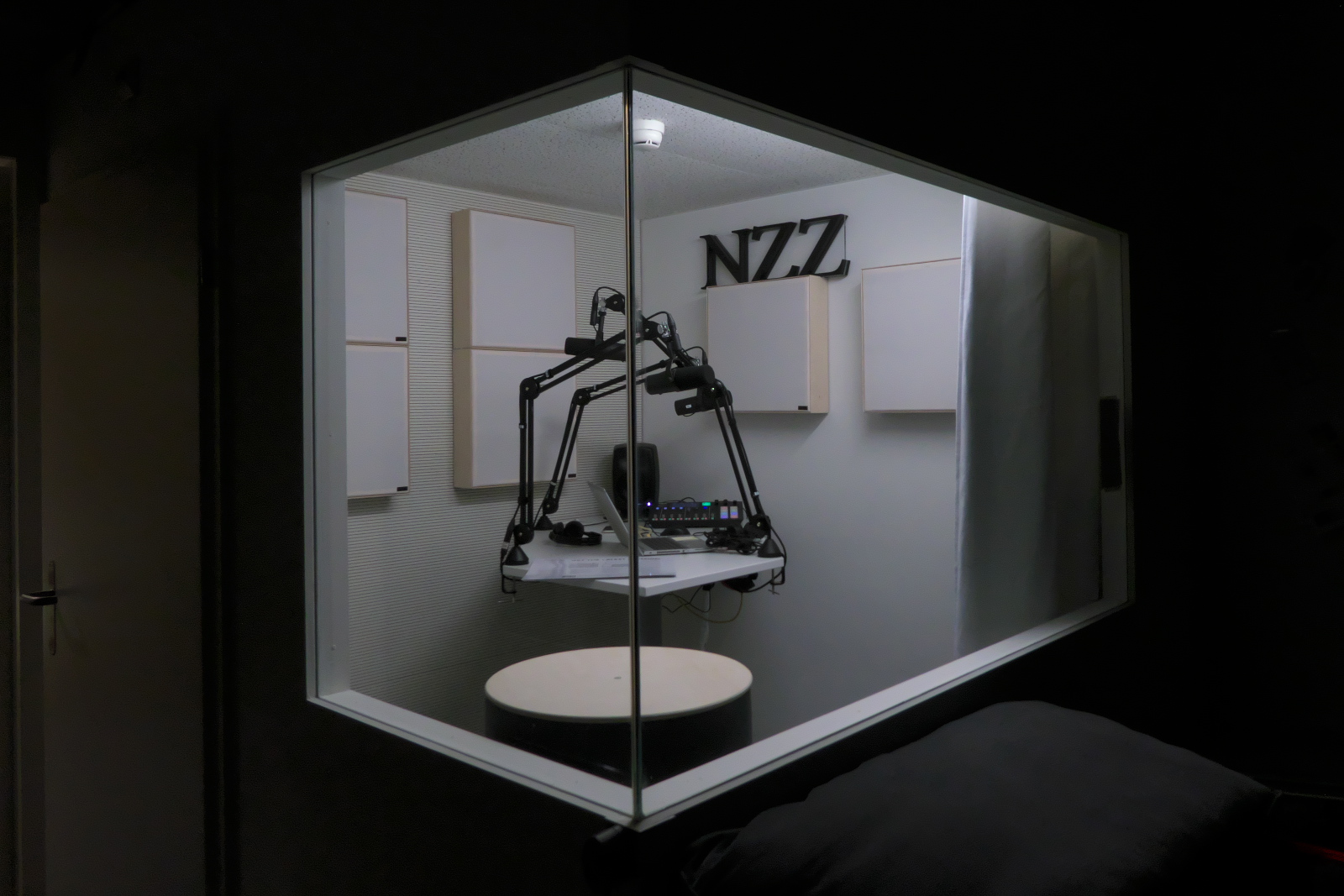

Für die Neue Zürcher Zeitung NZZ konnten wir das neue Podcast-Aufnahmestudio realisieren. In Zusammenarbeit mit Simon Meyer, Podcastproduktion.ch planten und bauten wir einen Aufnahmeraum für die Produktion von Podcasts.

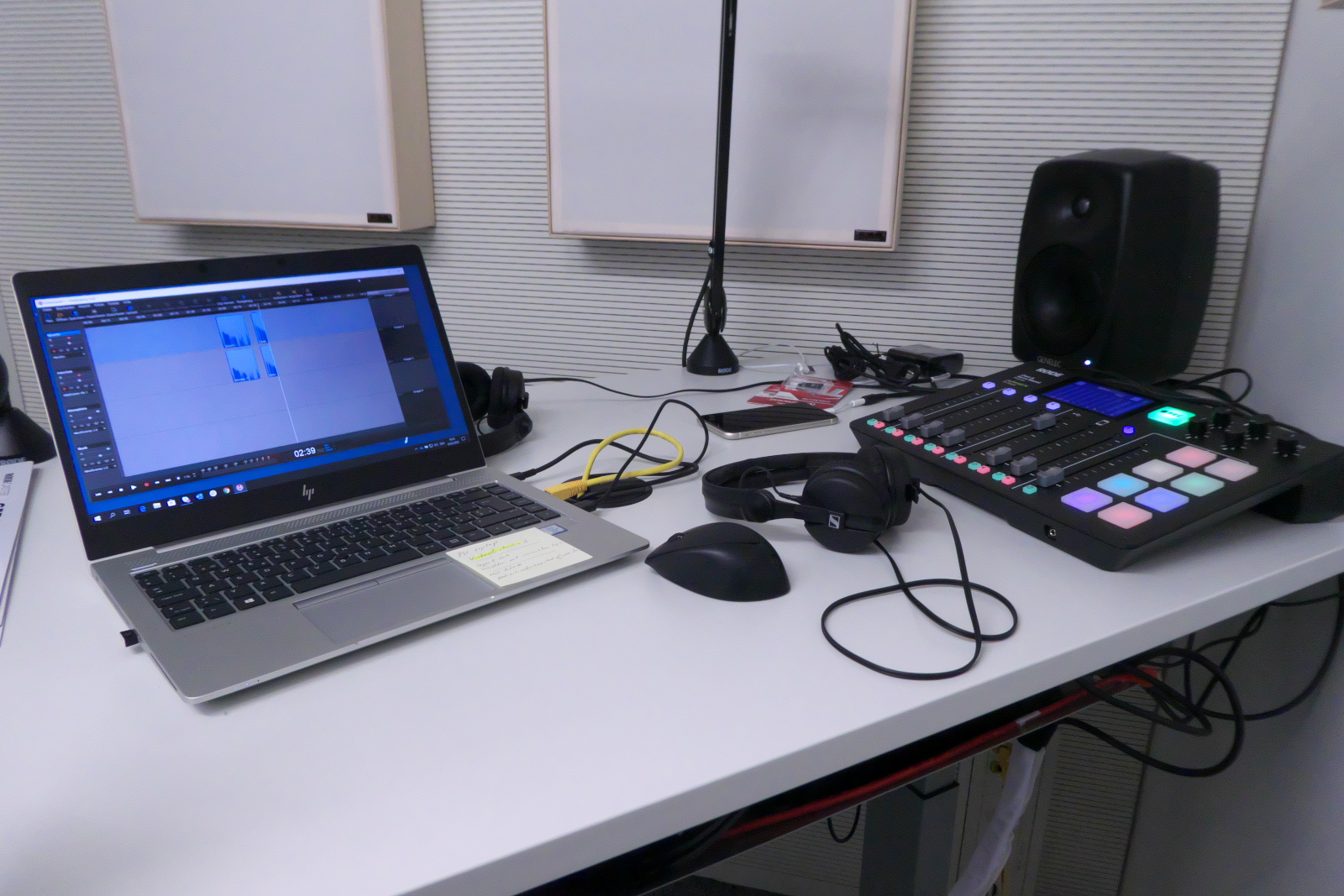

Vier Mikrofone, ein professionelles und einfach zu bedienendes Mischpult, akustische Massnahmen mit Absorbern und eine Abhöranlage waren zu bauen. Wegen den knappen Platzverhältnissen haben wir eine Extraanfertigung eines höhenverstellbaren Tisches bei der Firma ZEMP AG herstellen lassen.
Die Planung und der Bau erfolgte recht kurzfristig im Dez. 2019, die Realisation im Januar. Die Ausbildung der Journalistinnen und Journalisten übernahm Simon Meyer. Das neue Podcast-Team der NZZ startete im Februar 2020.

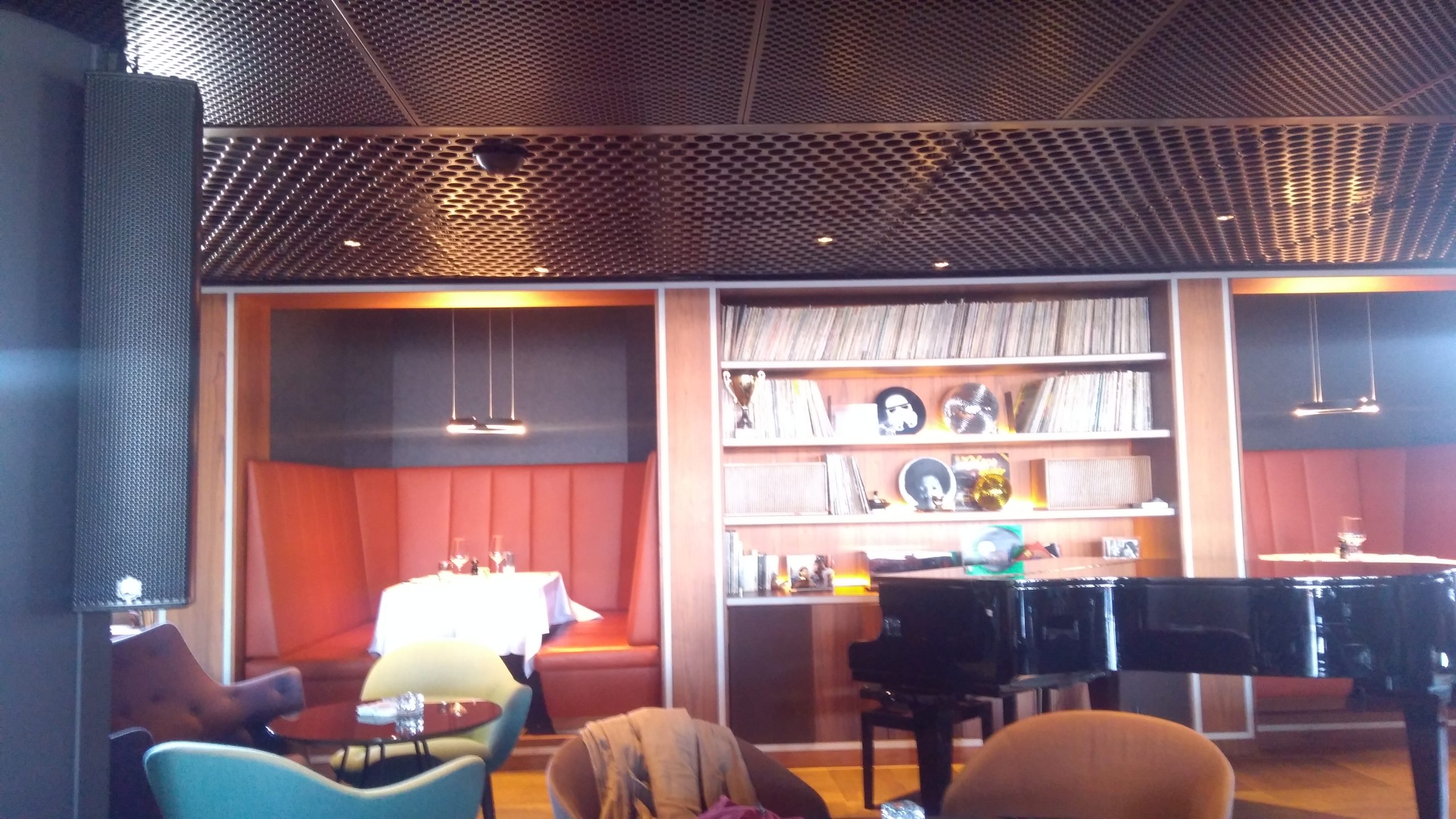

Über den Dächern von Zürich, zuoberst im altehrwürdigen „OBER“, heute SwissCasino, befindet sich seit 2014 das Restaurant, Bar & Grill „George“
Die hervorragende Musikqualität der Beschallung ist DER Grund, das Restaurant im Innern zu besuchen. Natürlich sind es auch die Drinks, das Essen, das sehr kompetente und nette Personal. 😉 Drei verschiedene Himmelsrichtungen, drei verschiedene Blickwinkel auf Zürich, dreiverschiedene Atmosphären sind neun Gründe, welche dafür sprechen Zeit auf George’s Terrasse zu verbringen.
Die hervorragende Musikqualität der Beschallung ist auchGrund, das Restaurant zu besuchen.
2013 installierten wir (mediaton.ch.fahrenheit.sui-inter.net/, Raphael Zehnder in Zusammenarbeit mit activAudio, Harald Rupf) teilweise extra angefertigte Beschallungselemente, Lautsprecher in Decken und an Säulen.
Schon bald zeigte sich, dass das Bedürfnis nach Ergänzungen für Livemusik und DJs nötig wird. Darum wurde die Anlage durch mediaton.ch.fahrenheit.sui-inter.net/ Schritt für Schritt weiter ausgebaut. Allmählich entwickelte sich die Anlage zu einem etwas zusammengewürfelten Flickwerk. Am auffälligsten sichtbar dafür waren die neben den fix montierten Lautsprechern an den Säulen vor der Bühne die mobilen grossen Subwoofer und Lautsprecher des Live-PAs. Schon seit Beginn war das Mischpult schwer zugänglich und für die Bedienung und zum Stecken von Kabeln sehr unpraktisch.
Später wurde in die Decke über dem Flügel ein Lautsprecher eingebaut, der aus technischen Gründen nicht ins Beschallungssystem eingebunden werden konnte und daher nur für den Pianisten als Abhörmonitor zur Verfügung stand. Weiter entstanden ab und zu Störgeräusche durch Einstreuungen auf die analogen Audioverbindungsleitungen. Behelfsmässig hatten wir schon einzelne Leitungen nachträglich digitalisiert.
Im Sommer 2019 wurde entschieden, eine Generalrevision und Erweiterung auf der Terrasse vorzunehmen.
1. Ersatz DSP (Digitaler Sound Prozessor) und Umbau auf digitales Audionetzwerk (Audinate DANTE)
Der bestehende nicht erweiterbare Digitale Sound Processor (DSP) wurde durch einen flexibel programmierbaren erweiterbaren DSP ersetzt («Symetrix Prism»).
2. Ersatz des Digital- Mischpultes und komplette Integration ins Audionetzwerk
Das bestehende Mischpult im Schrank hinter der Bühne wurde ausgebaut.
Ersetzt wurde es durch einen digitalen «Mackie DL32R Digital Live Mixer», fernsteuerbar per iPad.
Das Mischpult wurde neu unter der Bühne installiert, nun für Verkabelungen optimal zugänglich.
3. Installation von zwei hochleistungs- LineArrays an den Säulen neben der Bühne und Integration ins Audionetzwerk
Die eingesetzten PA-LineArrays ersetzen die bestehende mobile Beschallungsanlage für Livekonzerte und DJs und gleichzeitig die unterdessen abgebauten Säulenlautsprecher für die Grundbeschallung.
4. Einbau einer Tonanlage auf der Terrasse und Integration ins Audionetzwerk

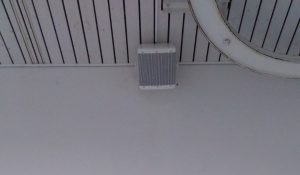

Auf der Terrasse Seite Gessnerallee sind acht wetterbeständige Lautsprecher (BOSE)
installiert worden.
Voraussetzung war eine windsichere und regenbeständige Lösung.
Da die Lautsprecher nicht am vorhandenen Kupferabdeckblech und auf Kundenwunsch
nicht am Geländer befestigt wurden, ist eine Lösung aus Aluminiumprofilen mit einer
Extraanfertigung für die Aufnahme der Lautsprecher installiert worden.
Für das idyllisch gelegene „Klosterhotel Kreuz“ in Mariastein haben wir die gesamte Seminartechnik erneuert. Im modularen Seminarraum ersetzten wir die Leinwand, den Beamer, die Anschlussfelder und die Technik- Steuerung, für den Ton installierten wir eine fernsteuerbare DSP von Symetrix und neue Funkmikrofone. Ergänzend haben wir eine Tourguide-Höranlage für Dolmetscheranwendungen oder Hörunterstützung für Hörbeeinträchtigte Gäste eingerichtet.

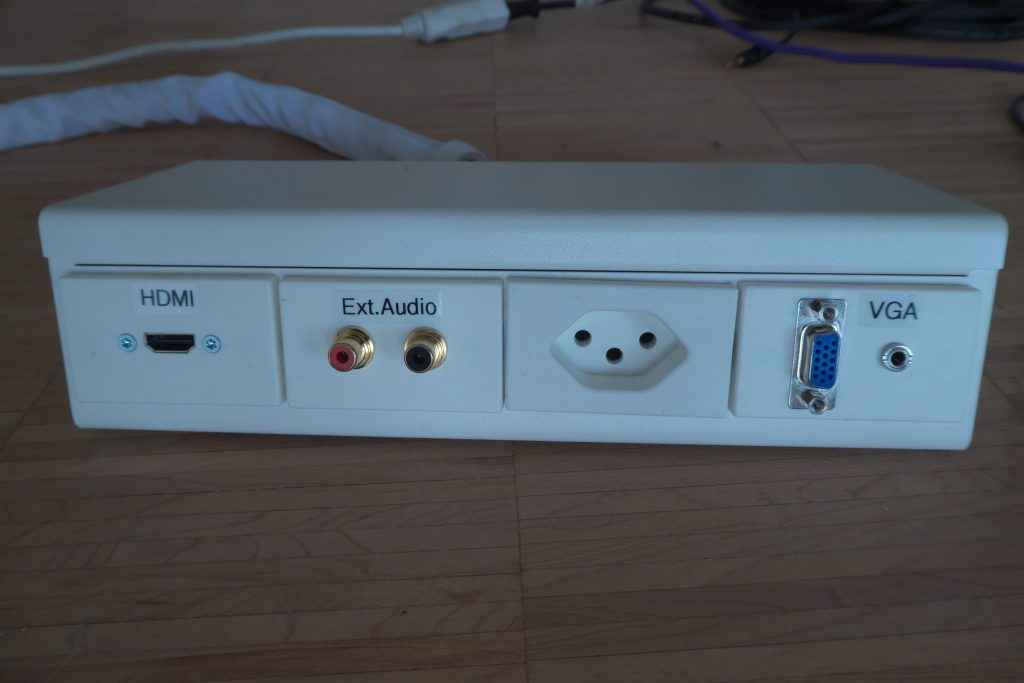

Anschlussfeld für HDMI, VGA, Audio und Strom

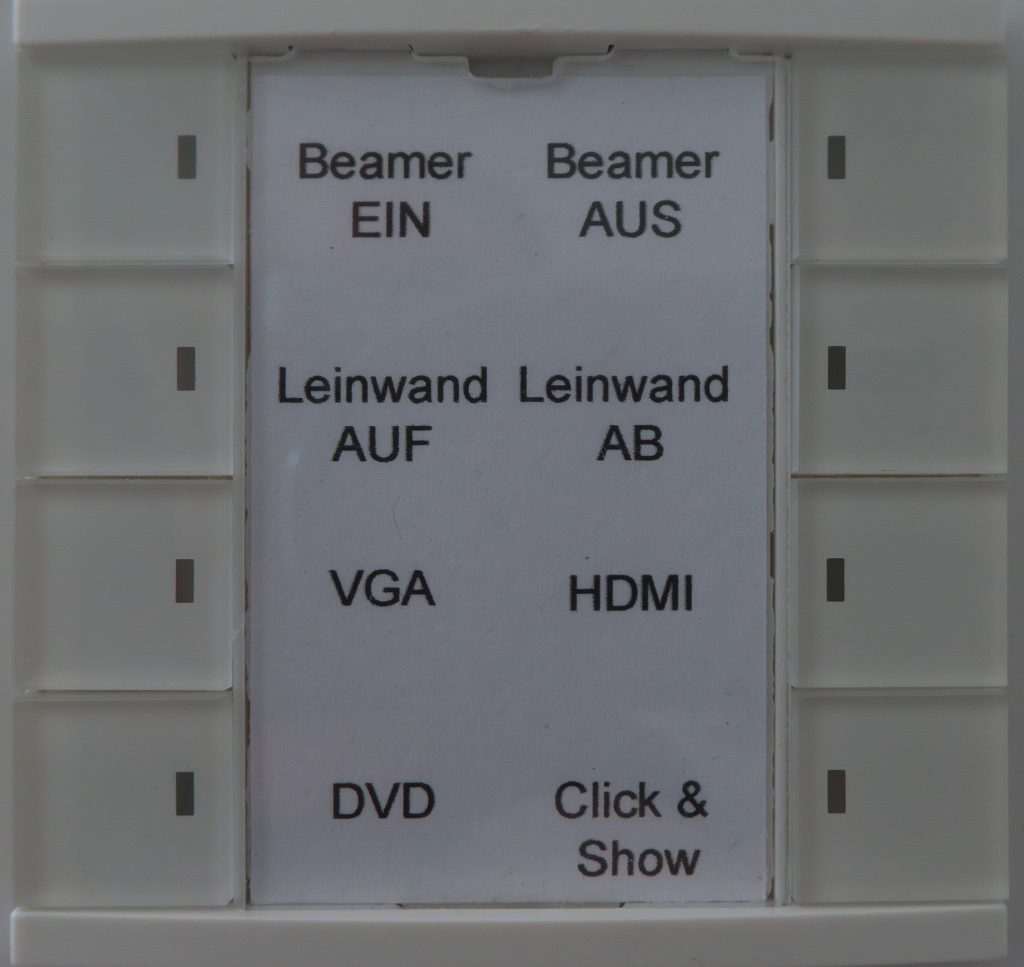

Control-Panel

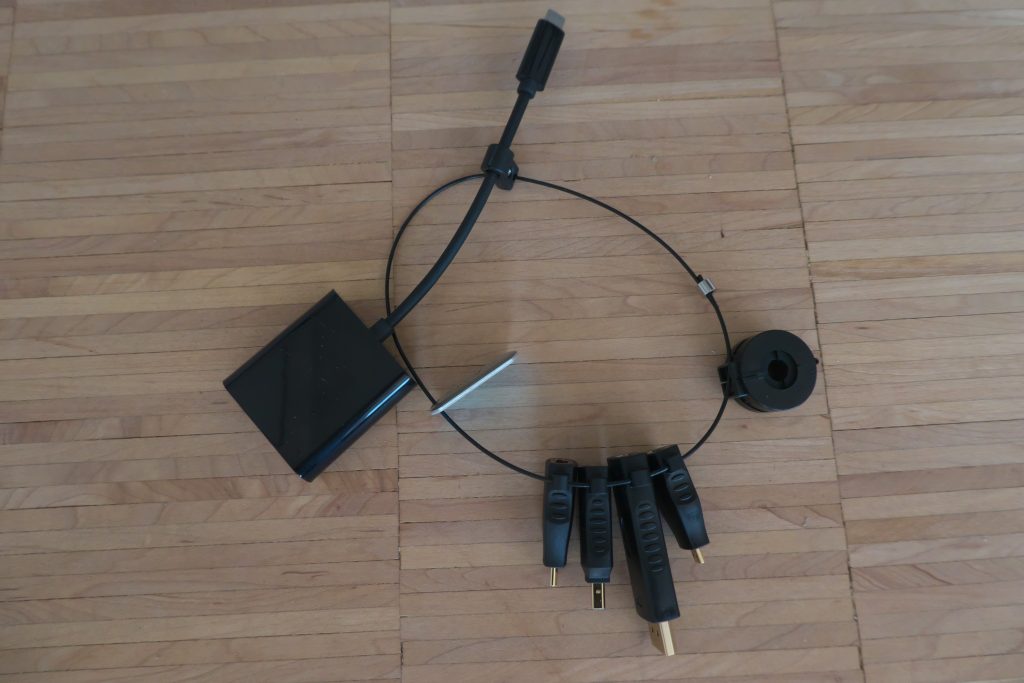

Sämtliche Adapter sind vorhanden, unverlierbar…
Klick & Show für drahtlose Bild- und Tonübertragung

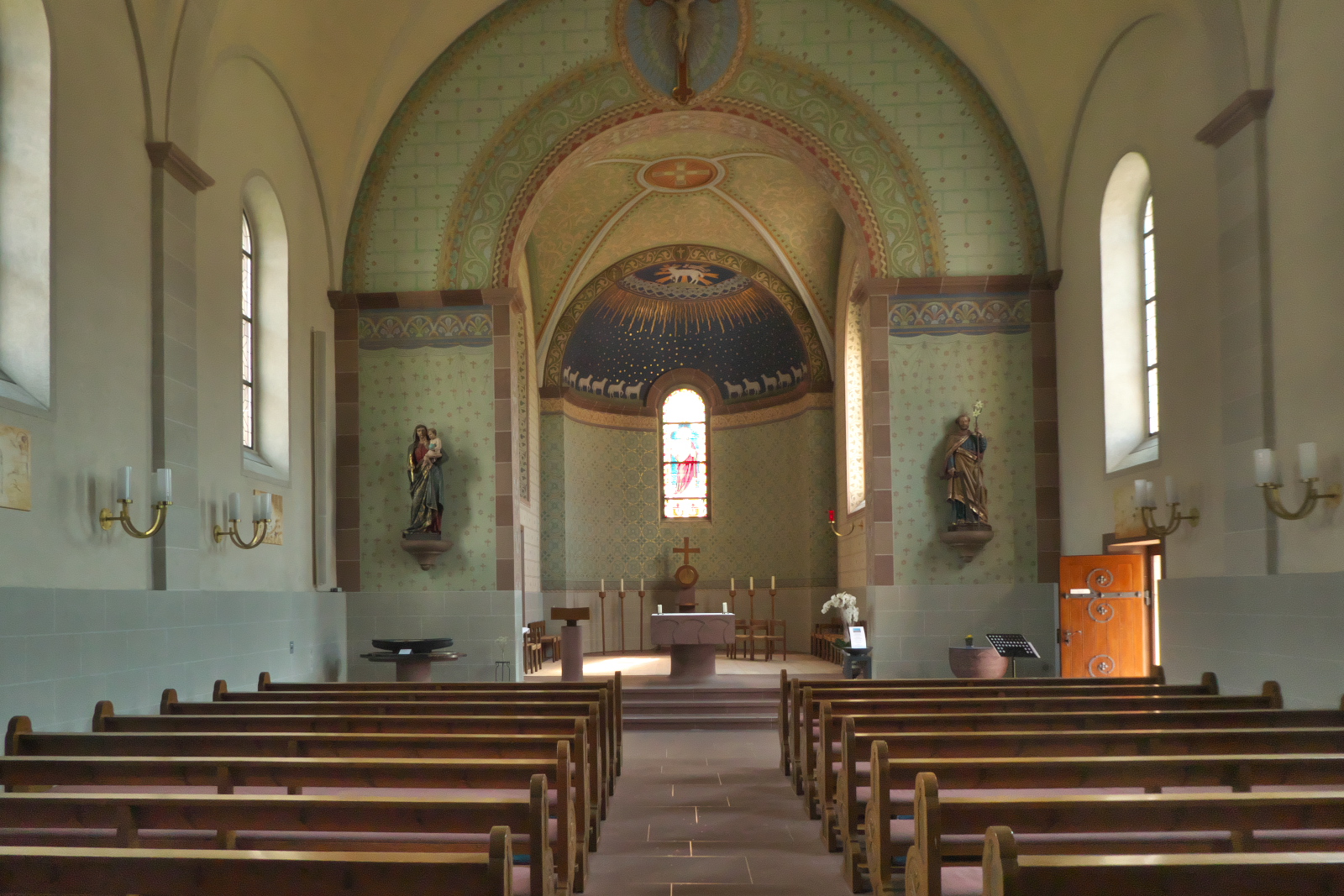

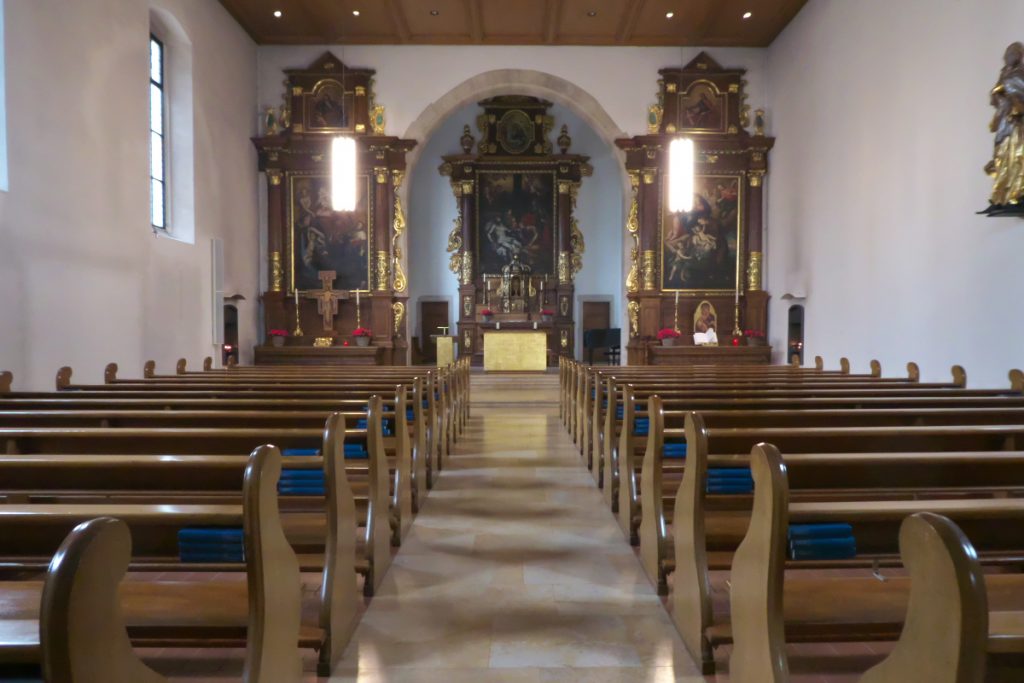

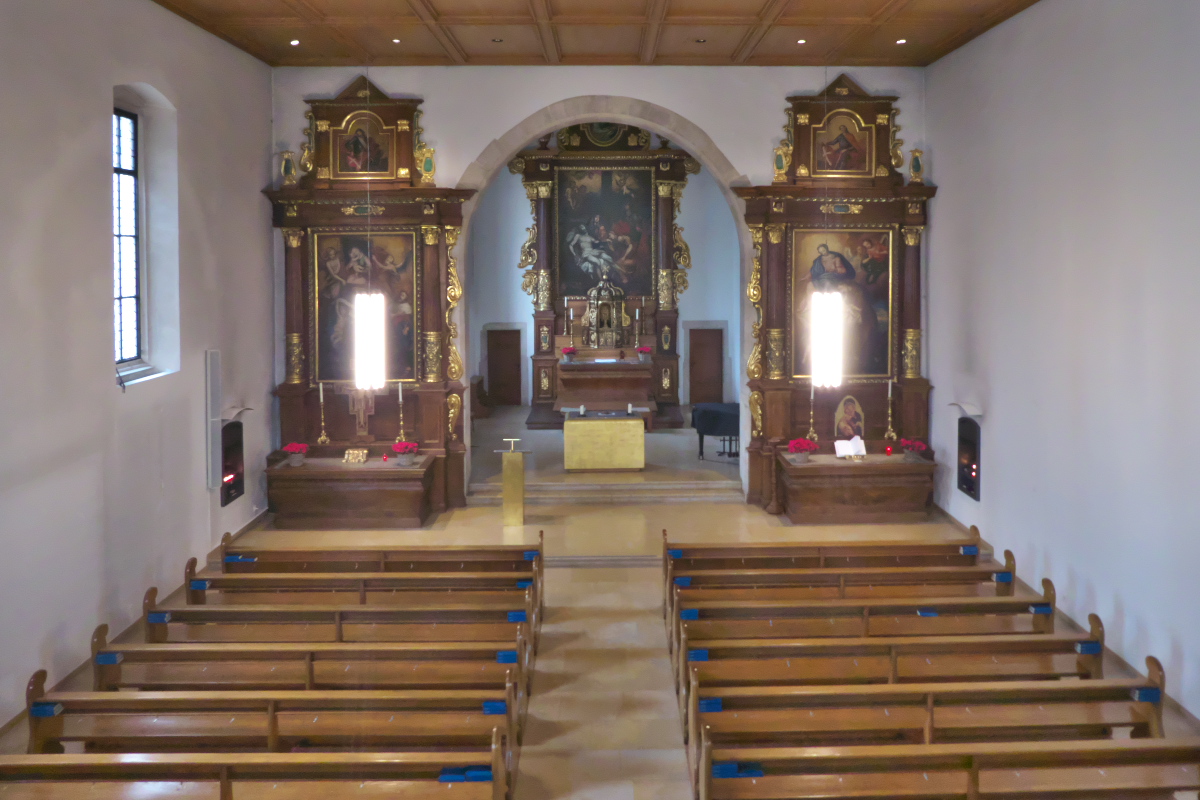

Das Kloster Dornach ist ein moderner Betrieb mit den Bereichen Restaurant/Hotel, Kultur und Kirche. Ein grosser Garten sowie 30 Hotelzimmer aus ehemaligen Klosterzellen sowie ein neu gestalteter Kreuzgang Innenhof laden zum Verweilen ein. In der Klosterkirche finden regelmässig Gottesdienste, Konzerte und Kunstinterventionen statt.
Die ältere Beschallung in der Klosterkirche musste aus verschiedenen Gründen erneuert werden, u.a. wegen einem nötigen Austausch der Verstärker. Die Funkmikrofone sollten ebenfalls umgebaut werden wegen dem gesetzlich vorgeschriebenen Frequenzwechsel.

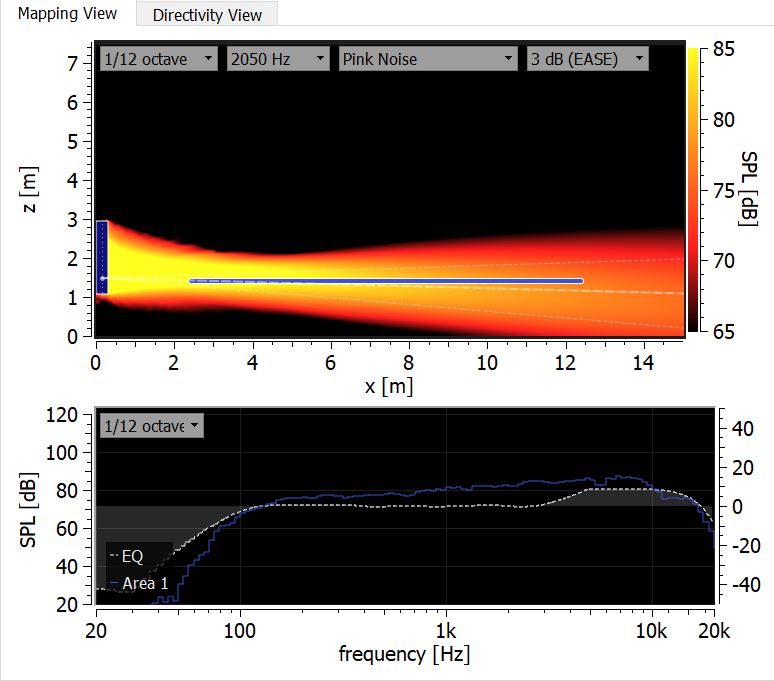

Die vorderen beiden Frontlautsprecher ersetzten wir durch eine einzige Beamsteering-Lautsprechersäule „Evolutone Evo-pbs 2000“. Die hinteren Lautsprecher im Kirchenschiff konnten ebenfalls entfernt werden. Mit dieser Technik erreichten wir im ganzen Kirchenschiff eine hervorragende Sprachverständlichkeit.

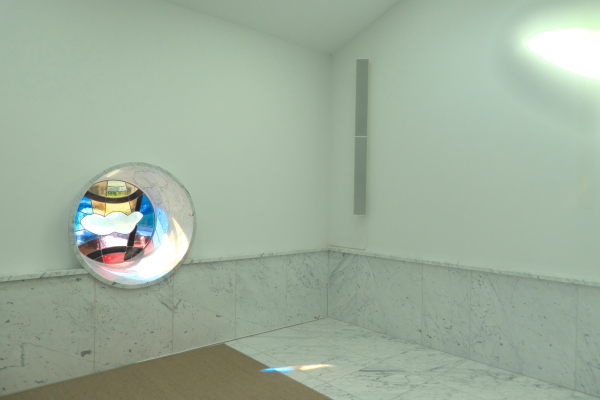

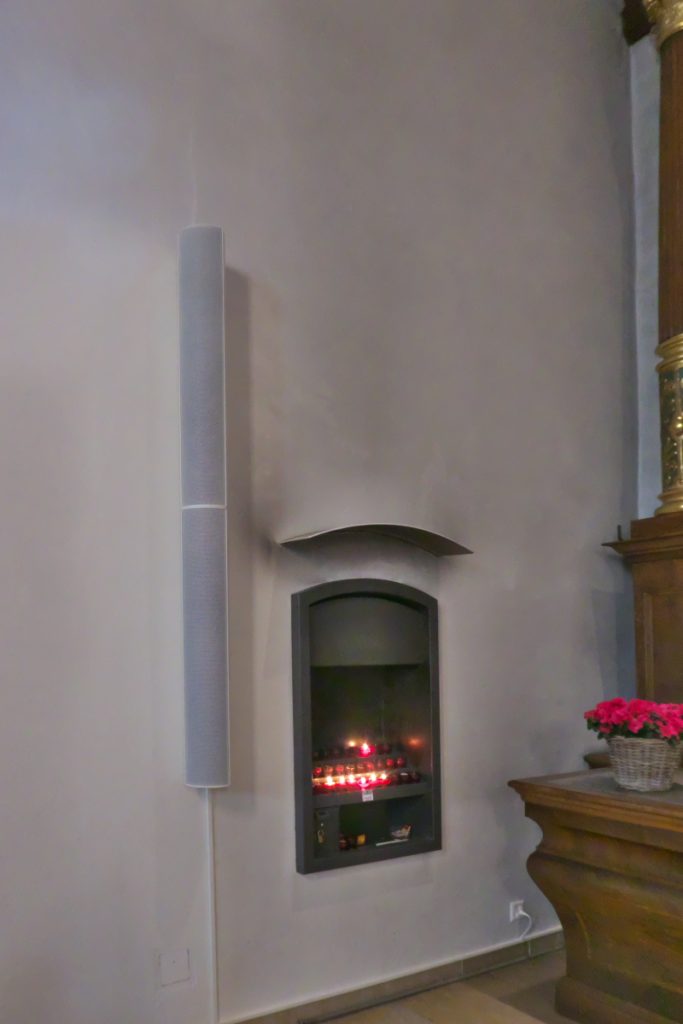

Im Bild der neue Lautsprecher neben der Kerzennische
Auf der Empore bei der Orgel sind die bestehenden Lautsprecher neu eingerichtet und eingemessen worden.

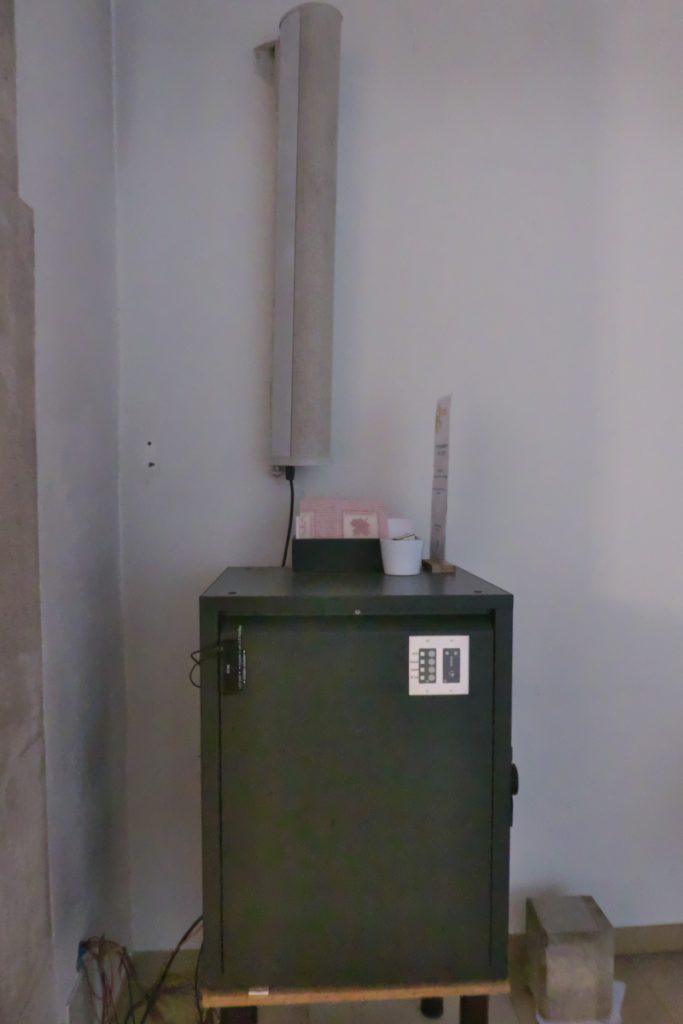

Im Chor hinter dem Altar haben wir einen der ehemaligen Hauptlautsprecher umgenutzt als Mithörmonitor. Somit ist im Chorgestühl ebenfalls eine gute Sprachverständlichkeit gewährleistet.

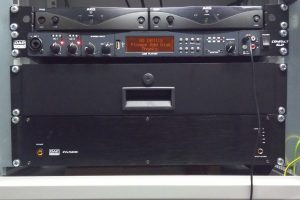

Das Rack mit der Audiozentrale, rechts sichtbar das Bedienpanel, links der Bluetooth-Empfänger.
Im Sept. 2018 konnten wir eine neue Beschallungsanlage im Timotheus Zentrum in Dornach installieren. Lediglich ein Evolutone Evo 2000-16 Single „Beamsteering“ Linearray beschallt den breiten Raum. Die Herausforderung war, den mehr breiten als tiefen Raum zu optimal zu beschallen, und die alte Zentrale wieder zu integrieren. Die Beschallung im darunterliegenden Gemeindesaal sollte auch wieder zum Leben erweckt werden.

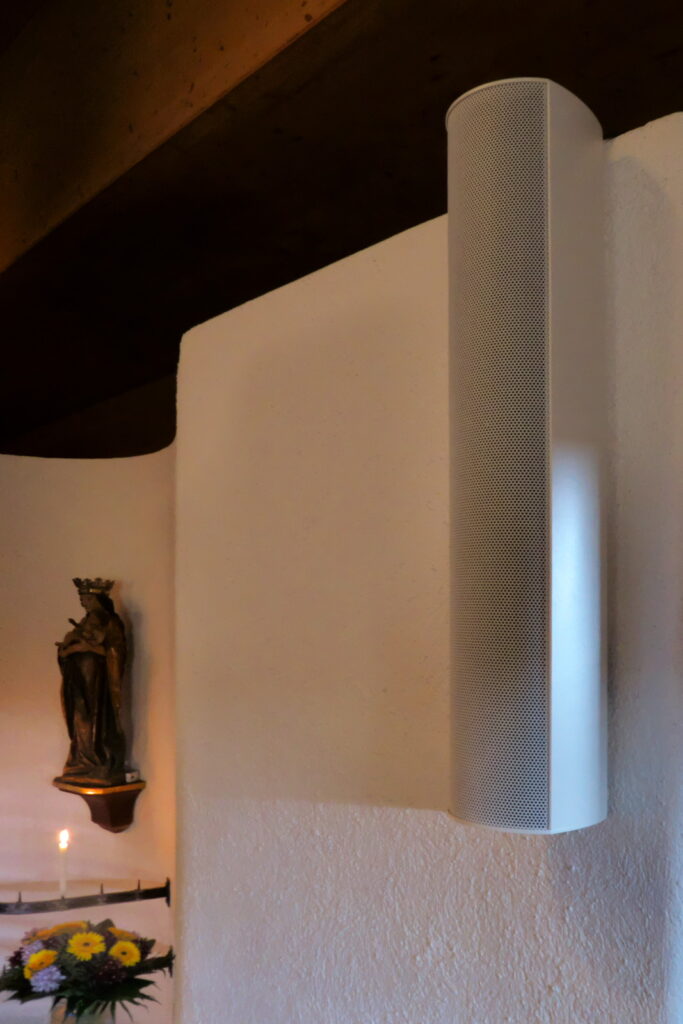

Evolutone Evo 2000-Single LineArray mit Beamsteering

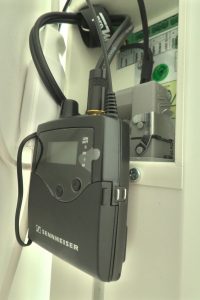

Umgenutzter InEar Empfänger von Sennheiser
Da keine neuen Kabel in die Marmorwände verlegt werden konnten, haben wir uns für den Einsatz eines Sennheiser InEar-Systems für die Audioübertragung von der Sakristei zum aktiven Line-Array entschieden. Der mobile Taschenempfänger des InEar System ist mit einer fixen Stromversorgung ausgestattet und ist optisch elegant hinter dem Lautsprecher versteckt.
Sennheiser SKP 500 G4 Aufstecksender ermöglicht die Übertragung per Funk

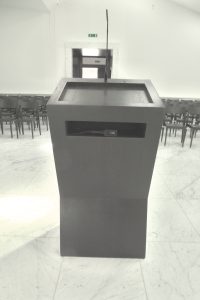

Es sollten sämtliche fliegenden Kabel vom Marmorboden verschwinden. Darum wird das Schwanenhals Mikro am Ambo per Funk übertragen. Zum Einsatz kommt ein Sennheiser SKP 500 G4 Aufstecksender mit Phantom-Speisung zum Einsatz.
Zusätzlich sind neu zwei Handfunk-mikrofone im Einsatz. Aus Kostengründen wurden die neuen Sennheiser XSW 2-865-B Sets eingesetzt.
Weiter ein Nackenbügel Drahtlosmikrofonset bestehend aus ebenfalls einem XSW 2-865-B Set, dazu ein leichtes und angenehm zu tragendes Nackenbügelmikrofon von VoiceTechnologies VT DUPLEX (Kugel), beige.
Für die Übertragung von Musik ab CD, per Smartphone über Bluetooth oder mit USB-Stick setzten wir einen Mediaplayer von Monacor CD-112/BT ein.

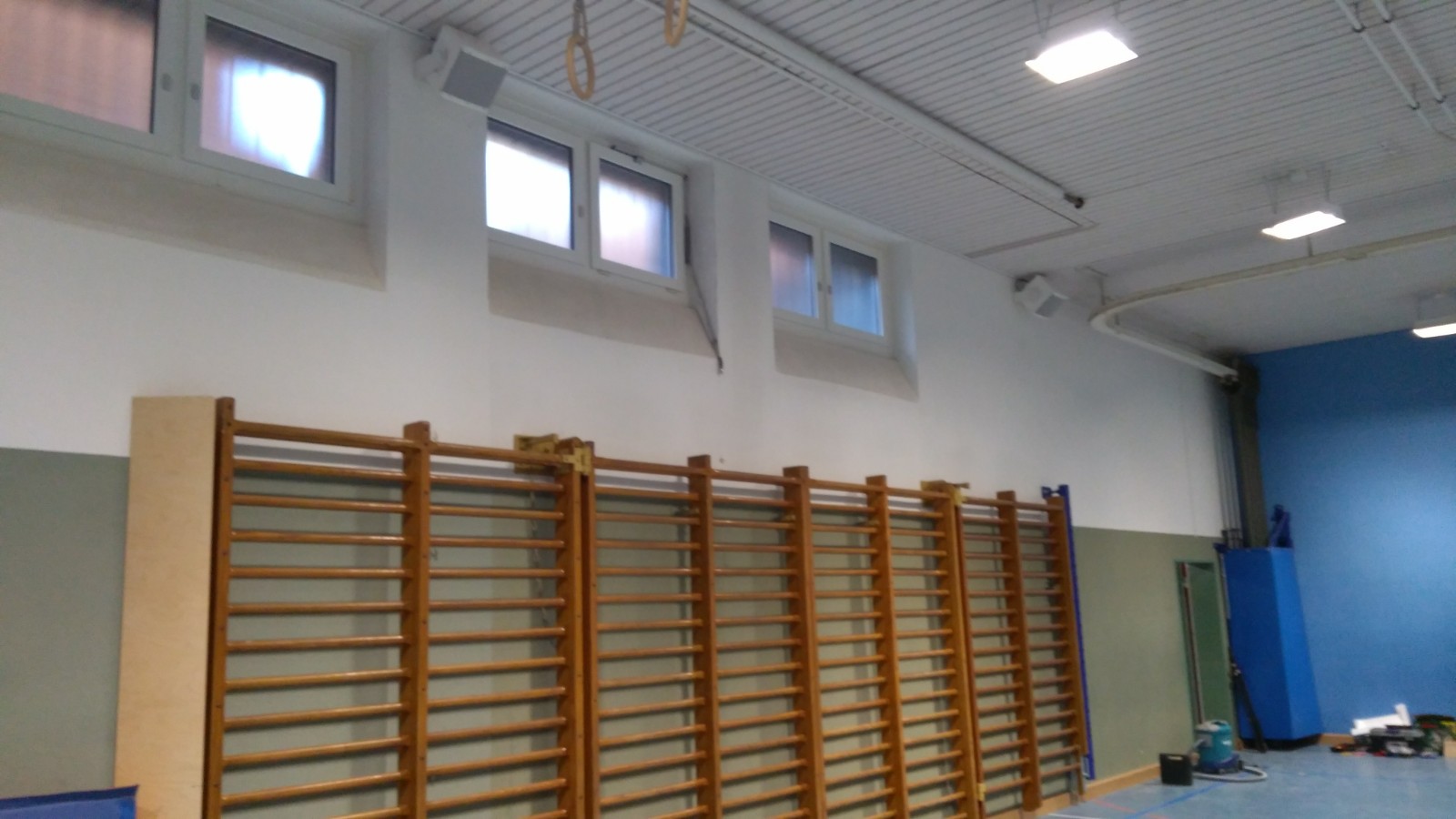

In die Turnhalle vom Schulhaus Scheuerrain haben wir eine fixe Beschallungsanlage eingerichtet, die für Turnuterricht und Tanzkurse geeignet ist. Wir installierten in der Turnhalle sechs ballwurfsichere 100V Lautsprecher, die eine hohe Klangqualität und Lautstärkefähigkeit garantieren. Im Geräteraum ist die Audiotechnik sicher im Metallrack an der Wand versorgt. Zwei AKG-Funkmikrofone mit Sportheadset und Handmikrofon sind eingebaut. Der Mediaplayer kann mp3-Dateien ab USB-Stick abspielen und auch ab externem Input. Ein Bluetooth Empfänger erlaubt das drahtlose Zuspielen von einem Smartphone. Ein einfacher Mixer ist im Mediaplayer integriert.

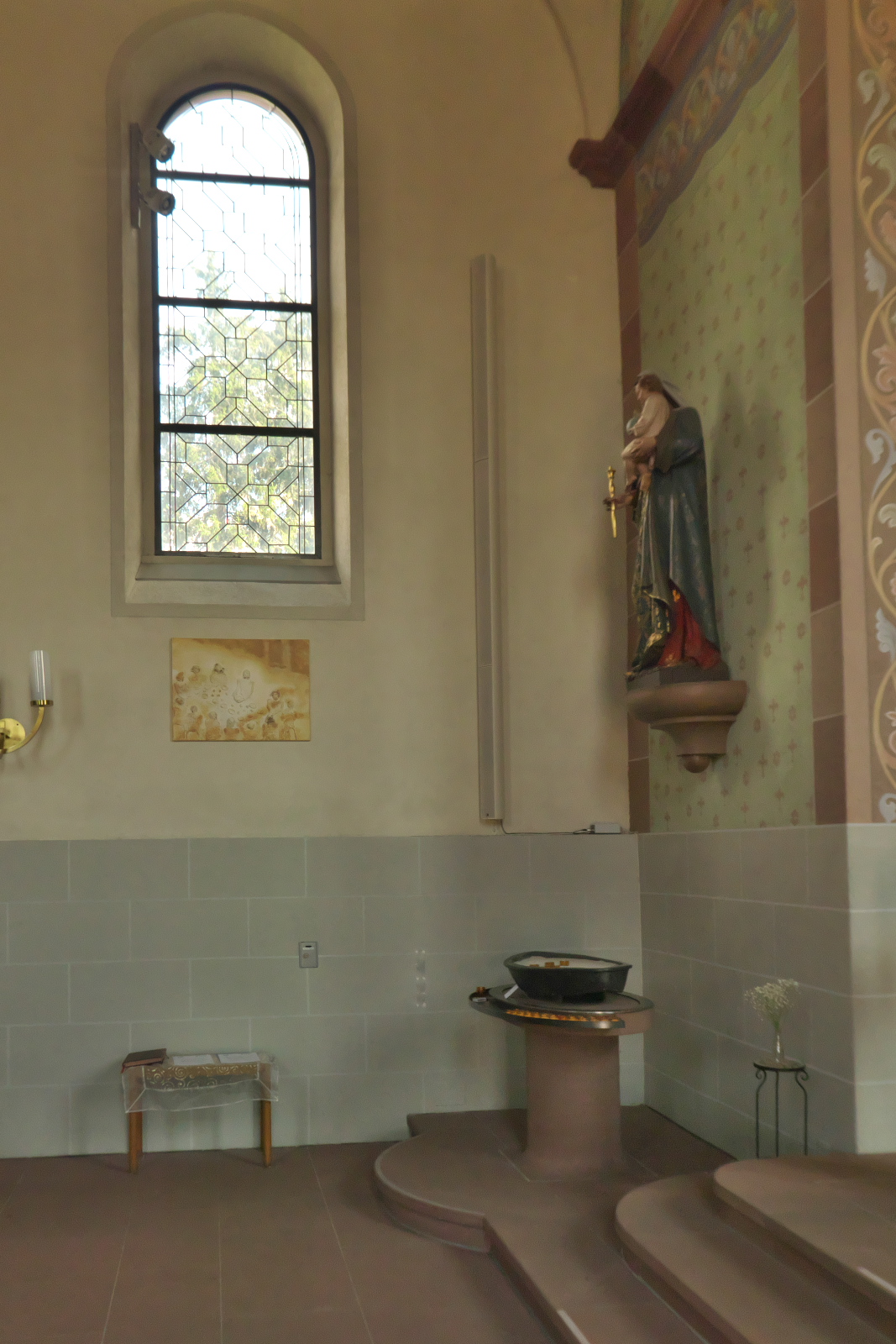

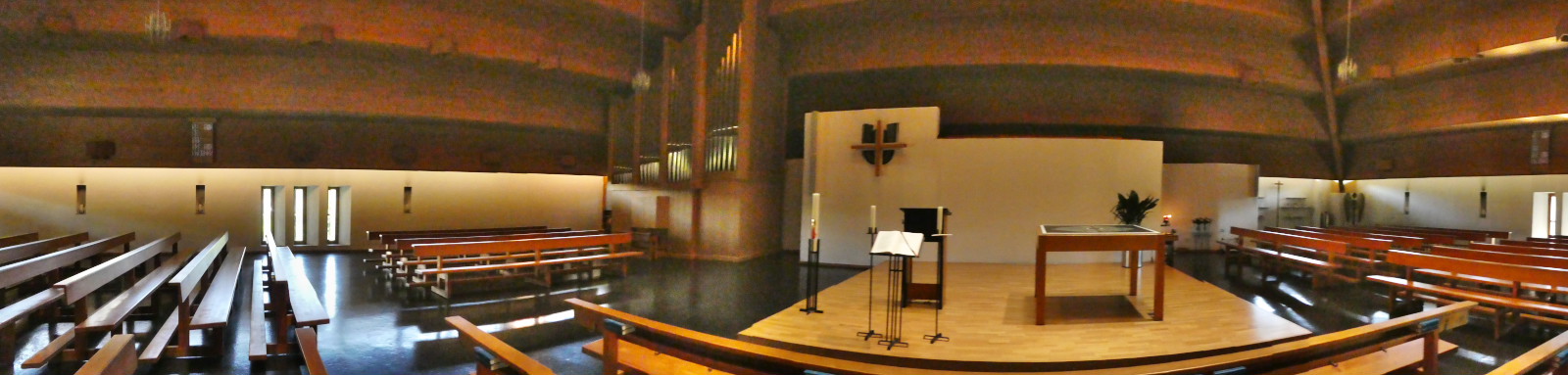

Die Kirche Magden mit ihrer einzigartigen Architektur hat eine schwierige Akustik. Die Sprachverständlichkeit war deshalb ungenügend. Die bestehende Tonanlage genügte den heutigen Ansprüchen nicht mehr. Wir konnten nach sorgfältiger Planung und Tests eine neue Anlage einbauen. Mittels Beam-Steering erreicht die neue Anlage eine hervorragende Tonqualität und Sprachverständlichkeit.

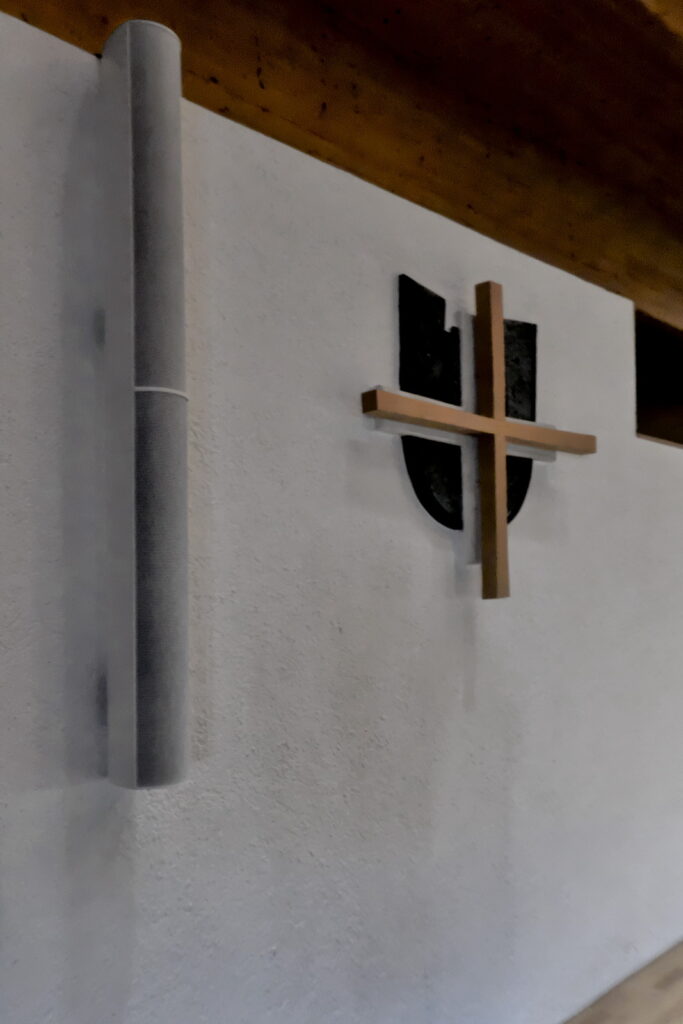

Evolutone Evo 2000-Single LineArray mit BeamsteeringEvolutone Evo 1000-Single LineArray mit BeamsteeringInnenansicht Kirche MagdenInstallation Lautsprecher diskret links vom KreuzKuppel aus Holz
Ein Hauptlautsprecher links beschallt ca 2/3 der Kirchenbänke, die im Halbkreis angeordnet sind. Ein Nebenlautsprecher rechts im Nebenschiff beschallt die „Lücke“ diskret.

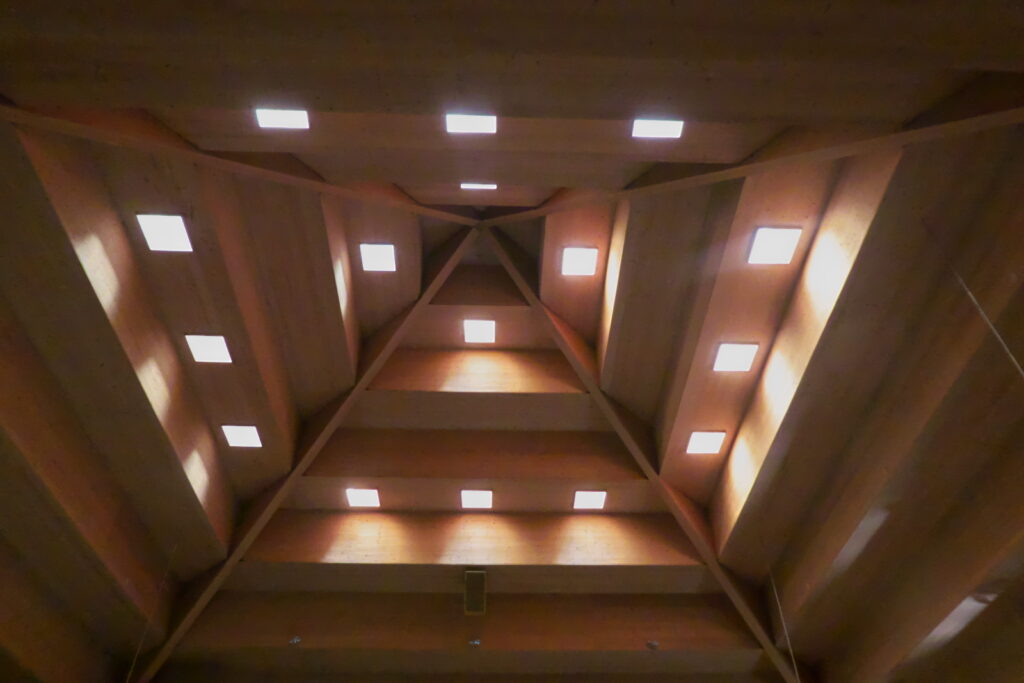

Die Holzkuppel gibt ein schönes offenes und angenehmes Raumgefühl. Für die gute Sprachverständlichkeit ist diese eher ein Problem. Mit der neuen Tonanlage erreichten wir eine sehr gute Qualität, dank der digitalen Beamforming -Technologie wird der Schall direkt zu den Hörenden gelenkt.

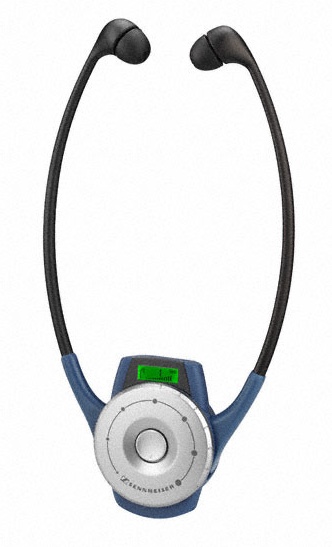

Schwerhörigenanlage: Die bestehende Induktive Schwerhörigenanlage brauchte einen neuen Verstärker und wurde von uns neu eingemessen. Die Induktionsschleife deckt einen grossen Teil der Kirche ab. So sollten auch Trägerinnen und Träger von Hörgeräten mit eingebauter T-Spule gut verstehen können.

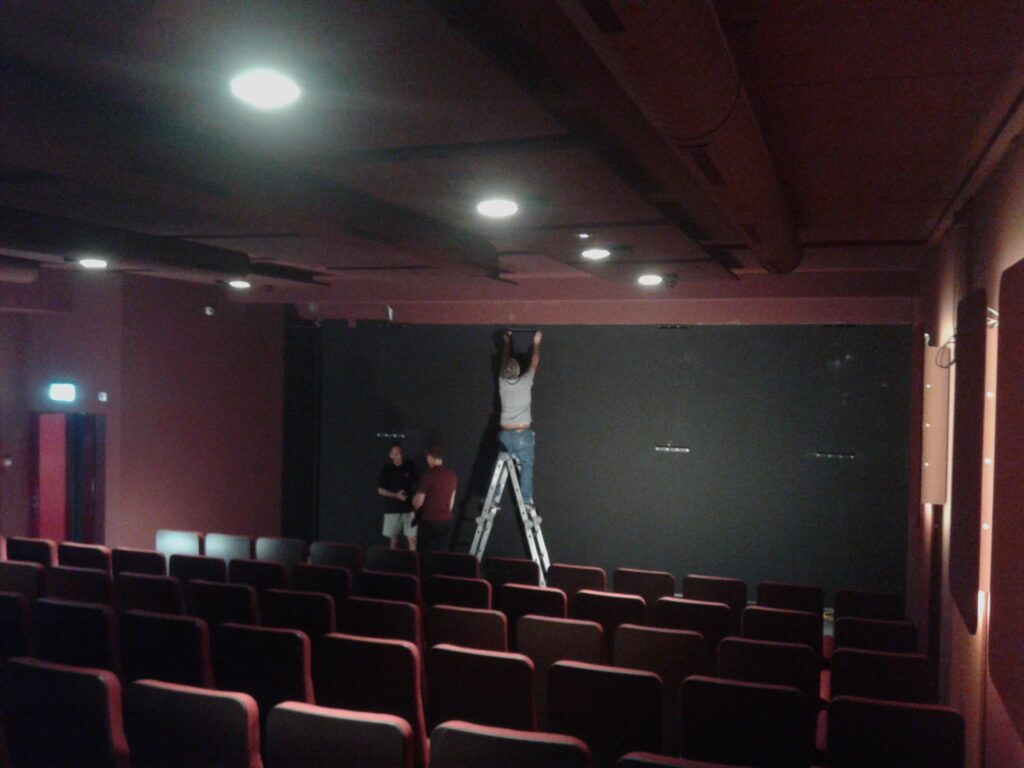

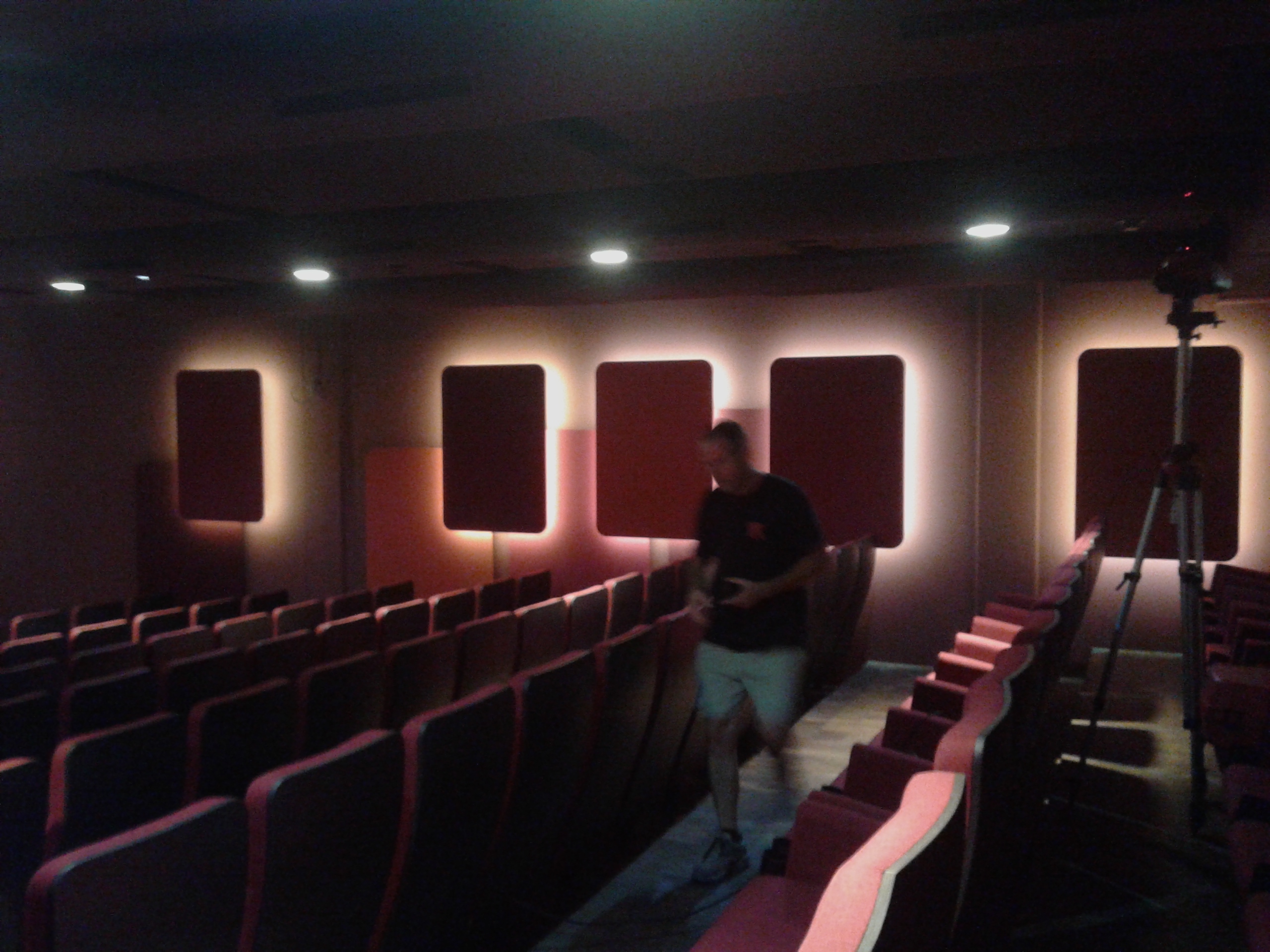

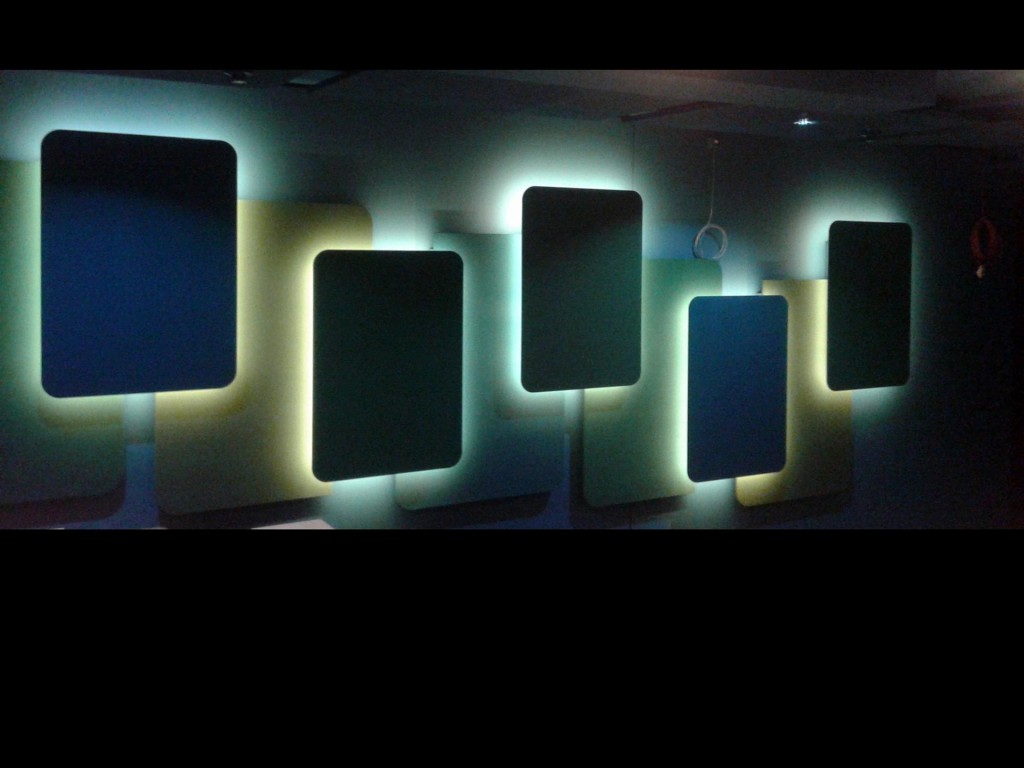

Eine klevere Lichtsteuerung soll es richten: Die von activAudio, Harald Rupf gebaute Beschallungsanlage in den Kinosälen sind mit LED-Streifen hinterleuchtet (siehe Bild). Das Licht wird per DALI-Protokoll an die Kinoautomation angeschlossen. Die eingesetzten Steuermodule (ELDO-LED-Dimmer L100S Non-PWM) regeln das Licht stufenlos. Wirklich bis ganz dunkel, ganz sanft ohne Flackern und ruckeln.
Mikrofontechnik: Für Live-Veranstaltungen, Podiumsdiskussionen, Gespräche und Konferenzen in den Kinos integrieren wir die Funk-Mikrofontechnik, mit Automischung per DSP. Je nach Bedarf können pro Saal 2- 6 Mikrofone eingesetzt werden.

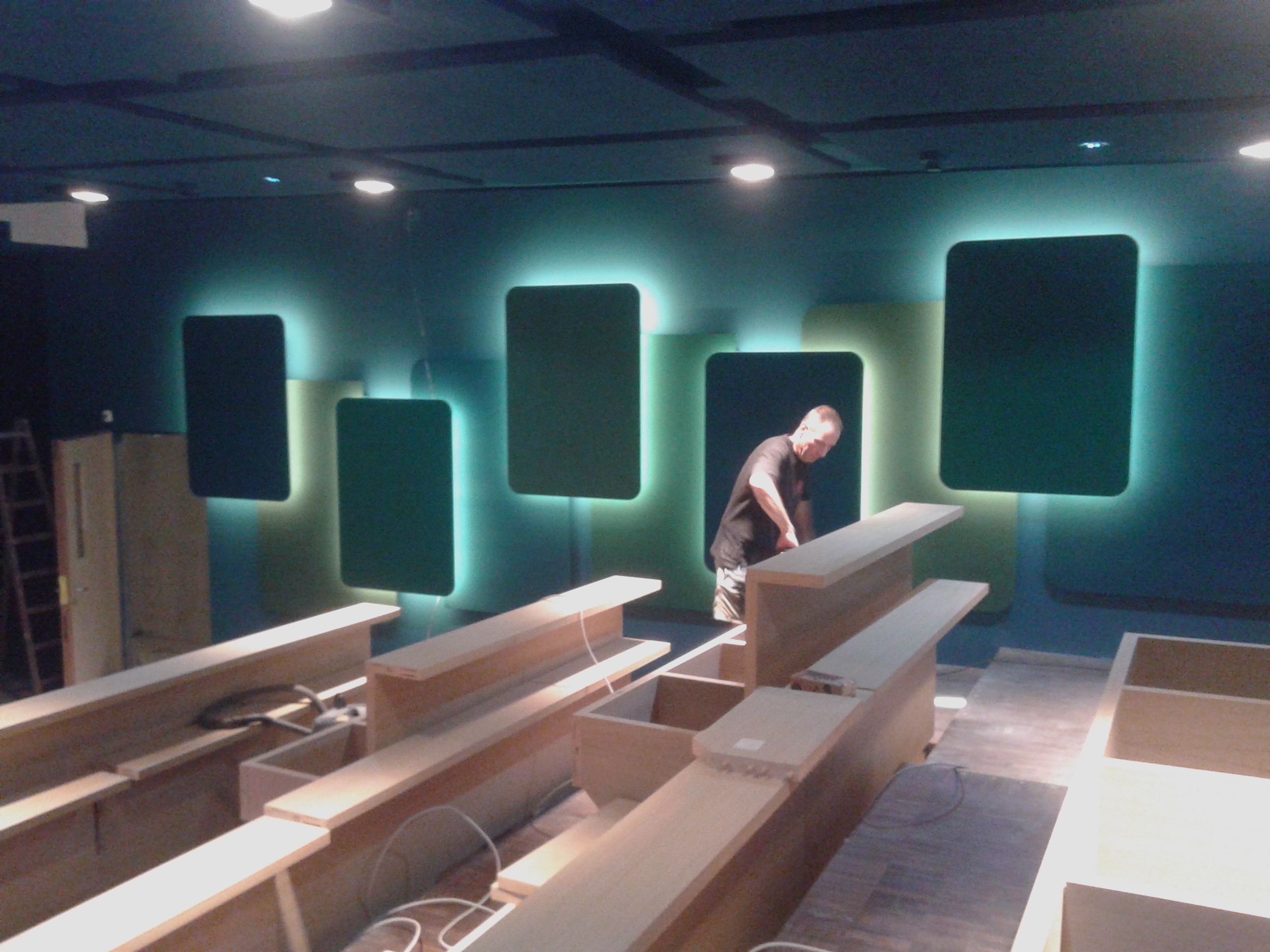

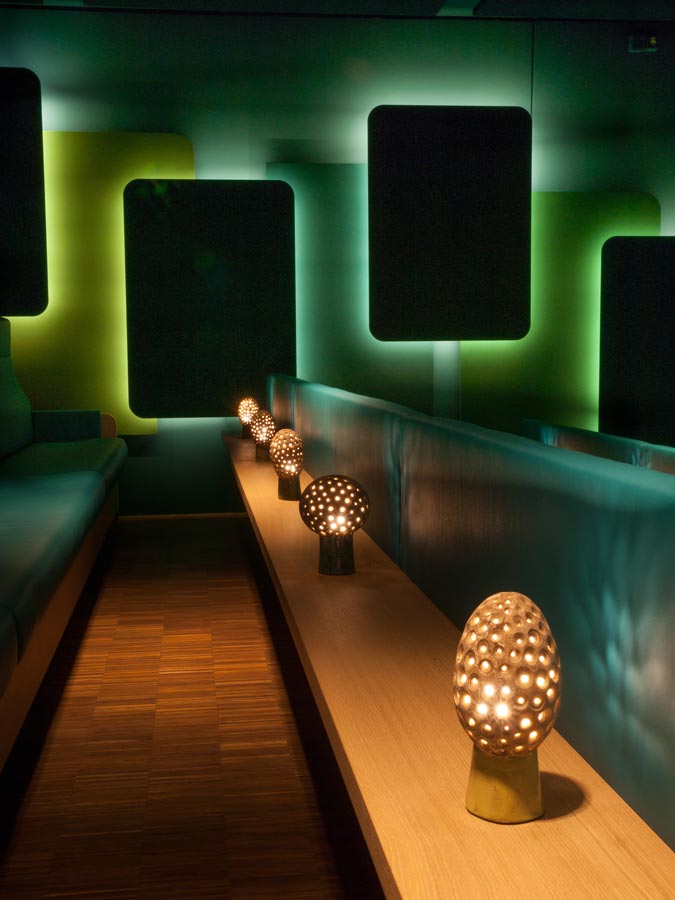

Meine Partnerin Geri Michel stellte 20 Keramiklampen extra für das kult.kino atelier her. Die Lampen zaubern ein verspieltes Licht in den schönsten Kinosaal des kult.kinos Saal 3! Wir sind stolz.
